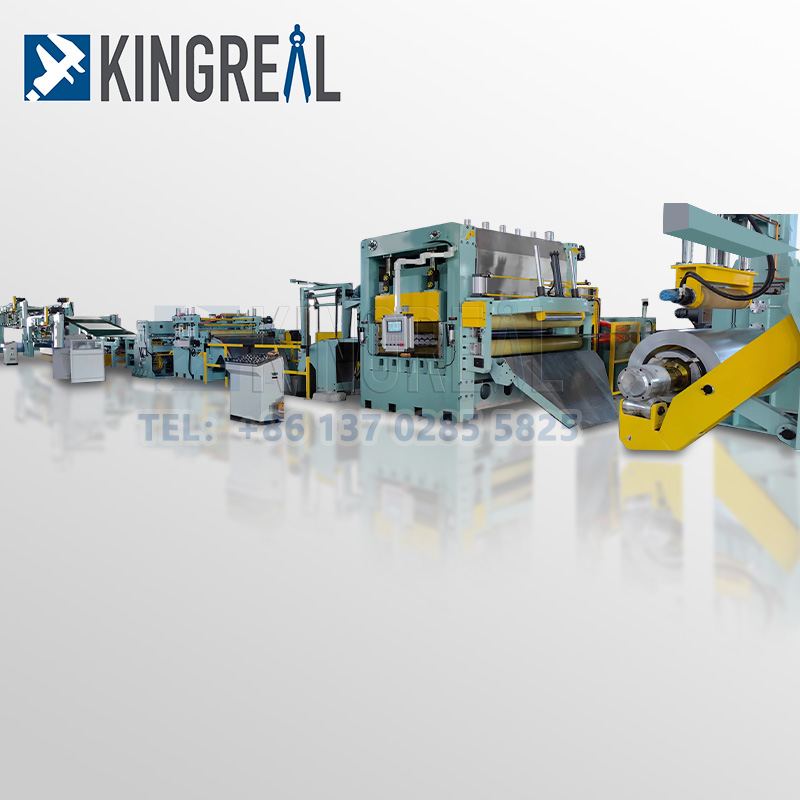

0,3-2 1600 MM stålkuttet i lengdelinje kan leveres av KINGREAL MACHINERY, som brukes til å kutte de forskjellige materialspolene til en plate med spesifikk bredde. KINGREAL kan tilby profesjonell programdesign, siste tilbud og profesjonell ettersalgsservice. Velkommen til å kontakte oss!
KINGREAL Steel CutTil LengthLineegnet for forskjellige materialer (som stål, metall, rustfritt og aluminium) medtykkelse 0,3-2mm, ogbredden kan nå 1600 mmplateplate for å behandle skjæredelen for kunden’s spesifikke behov.
Kutt til lengde-linjens utstyrskonfigurasjon er fleksibel; KINGREAL kan lage produksjonsmaskiner som er spesielt skreddersydd for dine behov. For å møte spesifikke behov har KINGREAL laget en berøringsskjerm som lar brukerne justere lengden og antallet spoler som skal kuttes. Den automatiske linjen med fast lengde bruker en servomotor for å måle lengden, og sikrer riktigheten av de produserte varene.
|
Nei |
Komponentnavn |
Antall |
|
1 |
Spolelastende bil |
1 enhet |
|
2 |
Hydraulisk decoiler |
1 enhet |
|
3 |
Løkke |
2 enheter |
|
4 |
Sideføringsenhet |
1 enhet |
|
5 |
Rettetangmaskin |
2 Enhet |
|
6 |
Høypresisjonsklippemaskin |
1 enhet |
|
7 |
TransportTi stand |
1 enhet |
|
8 |
PneumatiskSstift |
1 enhet |
|
9 |
Hydraulisk kontrollsystem |
1 sett |
(Delelisten er kun for referanse og må tilpasses etter kundens behov.)
|
Maskinnavn |
Steelcuttil lengthline |
|
Spolemateriale |
Stålplate（annet kan være forsyning |
|
Maks spoletykkelse |
3mm |
|
Maks spolevekt |
1600 mm |
|
Maks spolehøyde |
20 tonn |
|
Spole I.D |
508 mm, 610 mm, 760 mm |
|
Spole O.D |
≤2000 mm |
|
Maks skjærelengde |
24m |
|
Kuttehastighet |
60m/min |
|
Kutttoleranse |
±0,01 mm |
|
Elektrisk kontrollsystem |
PLS automatisk styring |

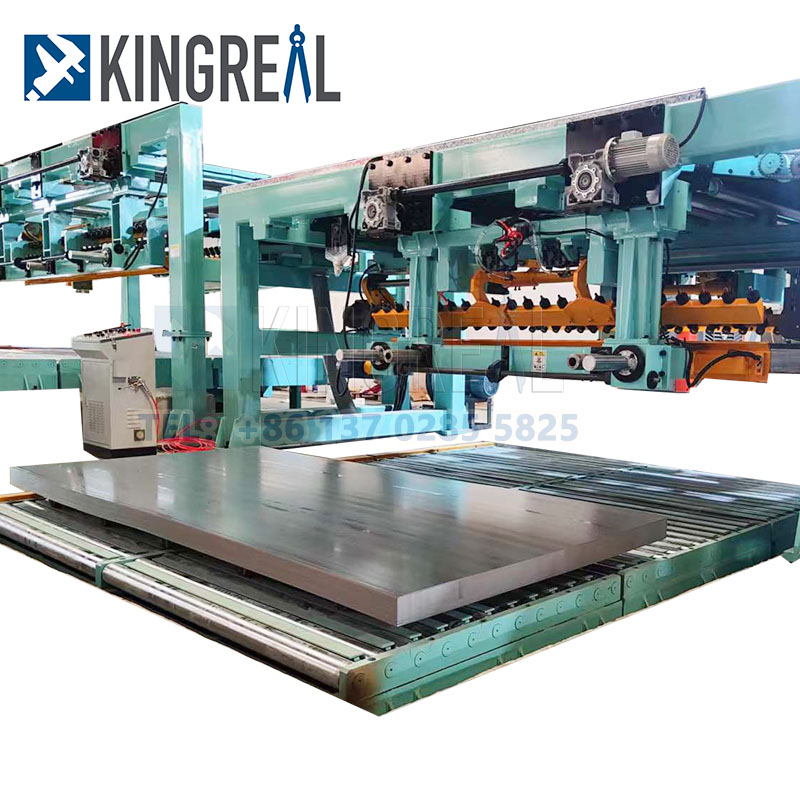

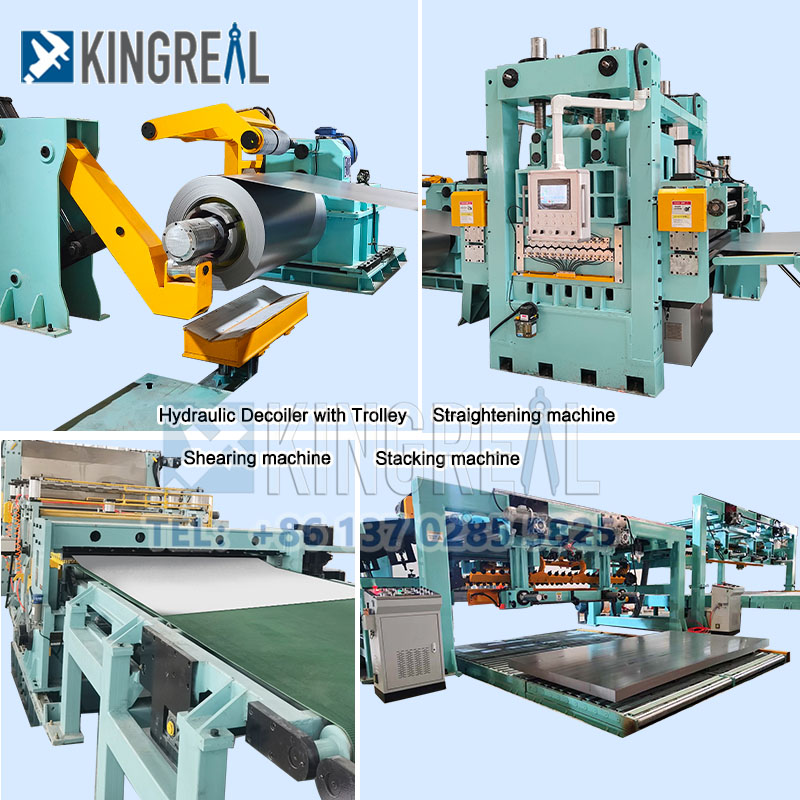

Spolelastebil -- Hydraulisk decoiler -- Fôringsstyreplatebeslag -- Klemmemaskin -- Sløyfe -- Høyhastighetsklipping -- Stabel
|
Komponentnavn |
Beskrivelse |
Spesifikasjon |
|

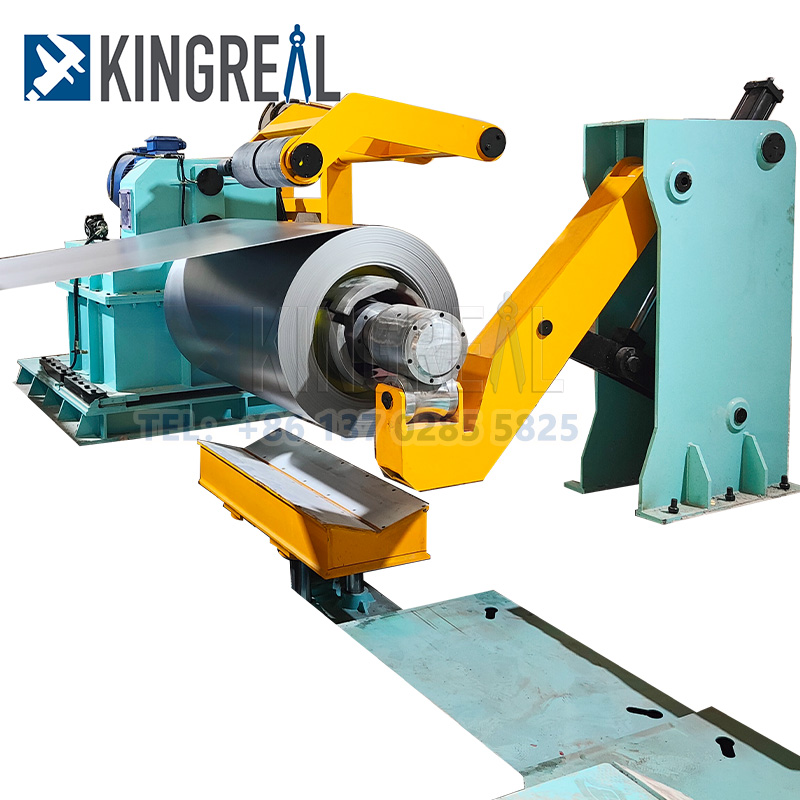

Hydraulisk decoiler |
Lasteseksjonen brukes til å mate metallplaten inn i klippemaskinen for klipping. Den bruker vanligvis hydraulisk lastemekanisme, som kan realisere automatisk lasting, og kontrollere lastehastigheten og posisjonen gjennom sensorer for å sikre at metallplatene kommer nøyaktig inn i skjæreområdet. |
1. effekt: 7,5KW
2. Hastighetsredusering: X95 to-trinns sykloidal pin-wheel reduksjon |
|

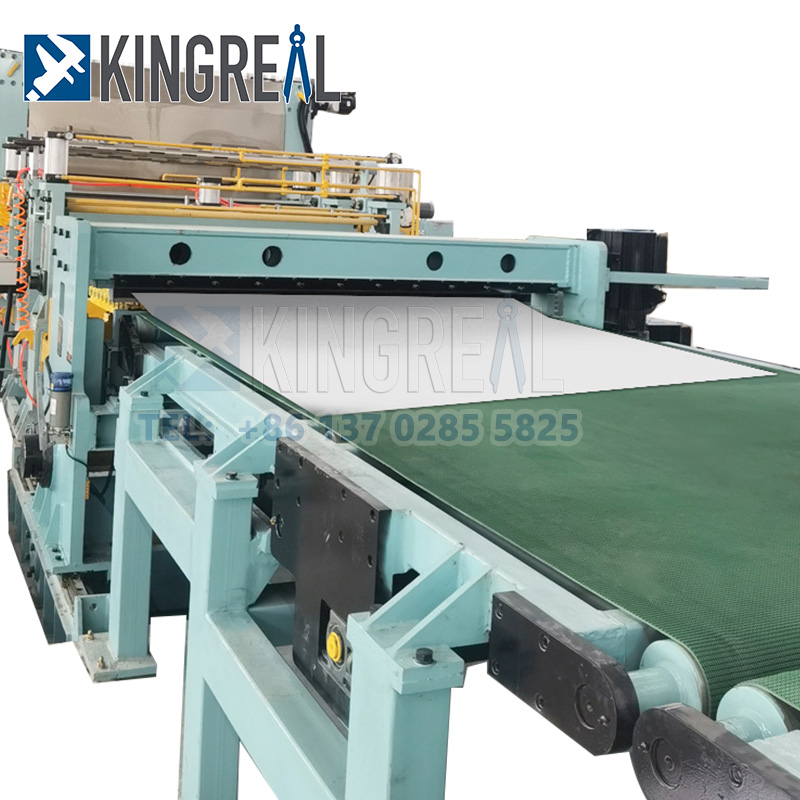

Flueklippemaskin |
Skjæreverktøy er nøkkelkomponenten i tungmetallskjærelinjemaskinen, består vanligvis av øvre kniv og nedre kniv. Knivene er laget av høykvalitets legert stål med høy hardhet og slitestyrke.
Gapet mellom den øvre kniven og den nedre kniven kan justeres i henhold til tykkelsen på metallplaten for å sikre skjæreffekten og kvaliteten på kuttet. |
Kan referere til tabellen ovenfor
12x2500 hydraulisk klipping 22KW |
|
Hydraulisk system |
Tungmetallskjærelinjemaskinen er utstyrt med avansert elektrisk kontrollsystem, inkludert PLS-kontroller, berøringsskjerm-operatørgrensesnitt og sensorer.
Gjennom kontrollsystemet kan automatisk drift og overvåking av maskinen realiseres, og klippeparametrene kan justeres for å sikre stabiliteten og sikkerheten til skjæreprosessen. |
1. Strømning: L=40L/min 2.Trykk: P=12Mpa 3.Effekt: 7,5KW
|

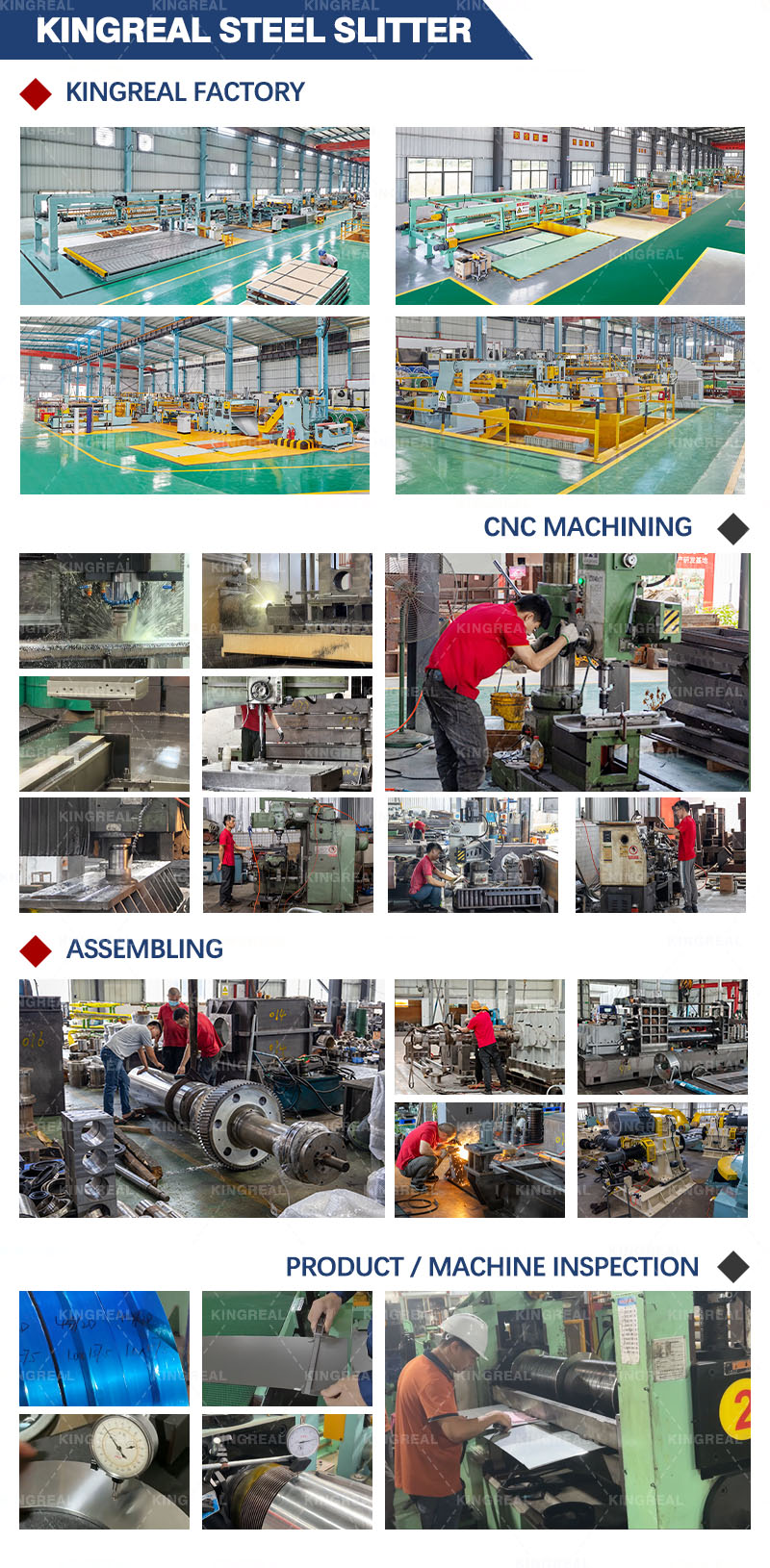

KINGREAL har sitt eget produksjonsanlegg, som inkluderer et rammestøpeverksted, et CNC-kontrollverksted, et maskinverksted for deler og et monteringsverksted. For å sikre produksjonskvaliteten til maskinene vil hele linjen bli testet og justert på fabrikken. KINGREAL ønsker alle kunder velkommen til å besøke fabrikken vår.
2023 KINGREAL har med suksess transportert forskjellige typerspoleskjæremaskinog CTL-linjeutstyr til land inkludert Saudi-Arabia, Russland, India og Tyrkia.Du kan lære mer om prosjektet ved å klikke her.
