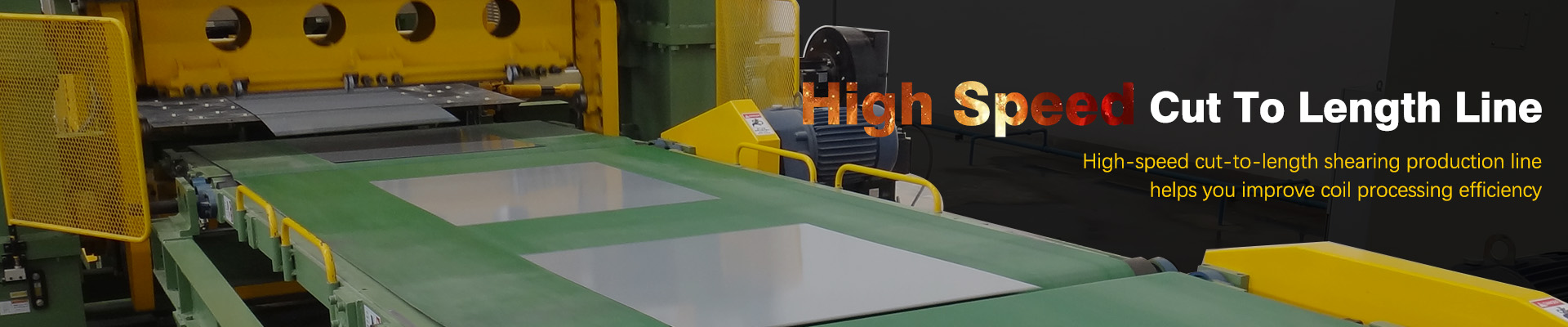

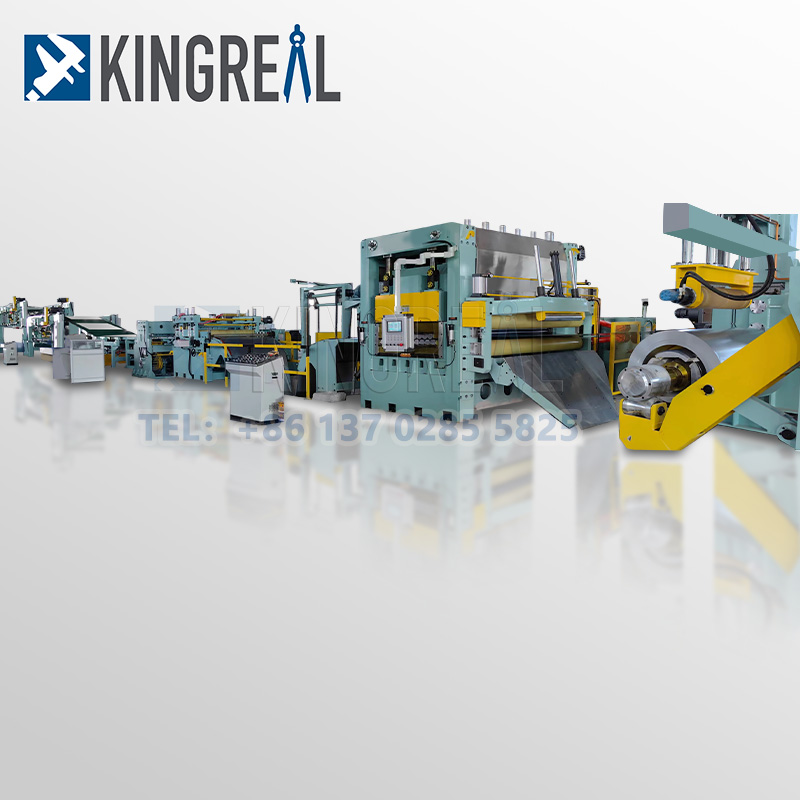

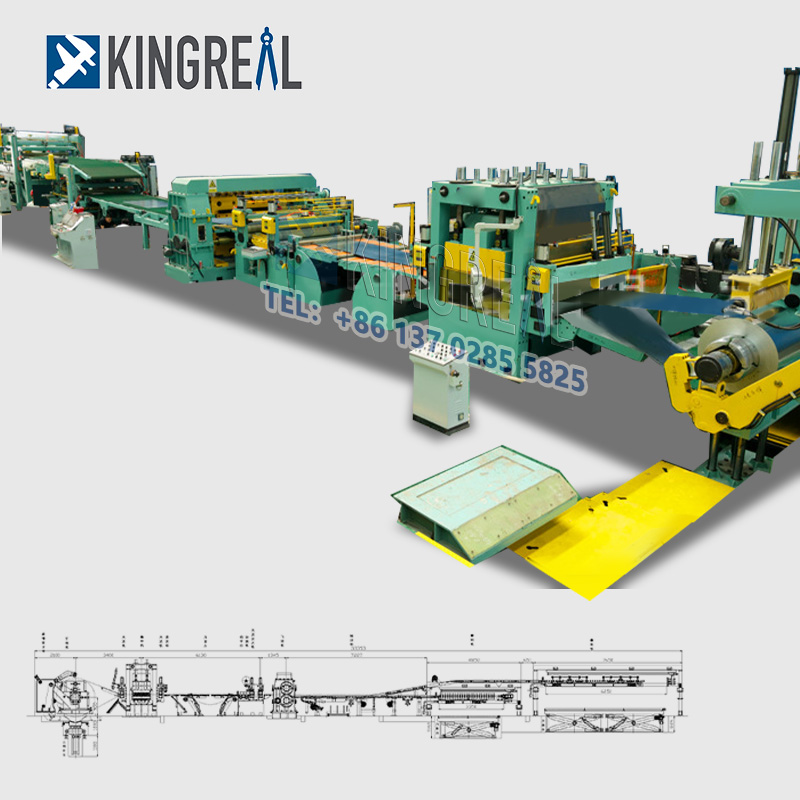

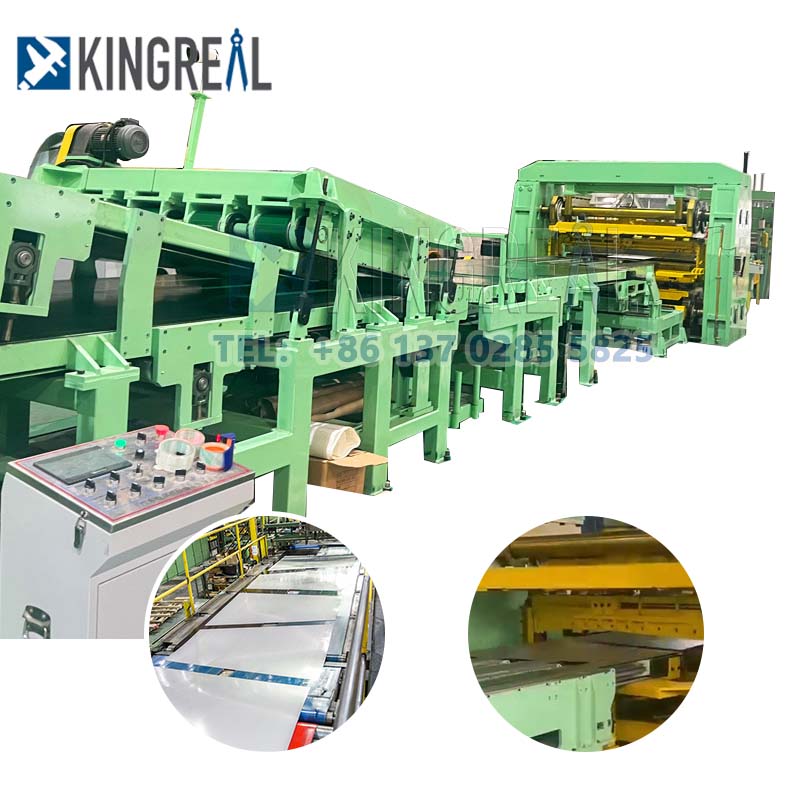

KINGREAL STEEL SLITTER har lenge spesialisert seg på FoU og produksjon av kuttede linjer. Ved å utnytte moden teknologi, har vi omfattende oppgradert parametrene og ytelsen til standard kutt til lengde linjer og utviklet en spesialisert høyhastighets kutt til lengde linje. Dette tilpassede systemet oppnår en maksimal produksjonshastighet på 80 m/min, og knuser kapasitetsflaskehalsene knyttet til tradisjonelle linjer.

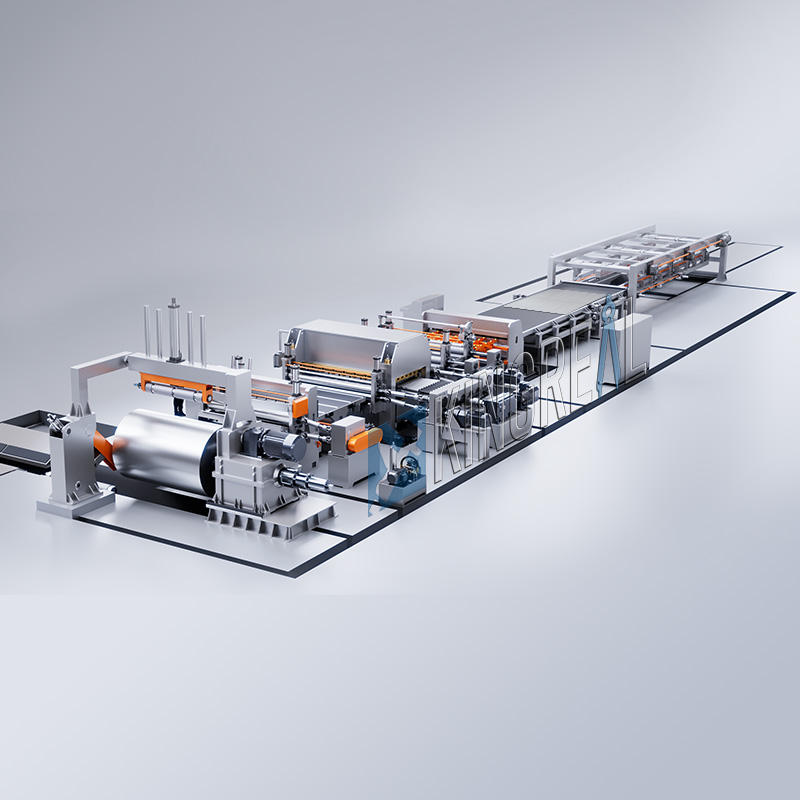

Under FoU- og designfasen fokuserte optimaliseringen på to kjernemoduler: skjæresystemet og stableenheten. Forbedring av disse strukturene sikrer at linjen er godt egnet for behandling av flatvalsede metallspoler. Ved å bruke en effektiv operasjonslogikk, integrerer systemet sømløst avvikling, skjæring og stabling av spole. Denne tilnærmingen maksimerer prosesseringseffektiviteten, sikrer høy presisjon gjennom sofistikert strukturell design og forbedrer driftssikkerheten, og muliggjør standardisert, storskala transformasjon av metallspoler til flate plater med høy presisjon.
▲ Kjerneoptimaliseringsdesign for høyhastighets kutt til lengdelinje
|

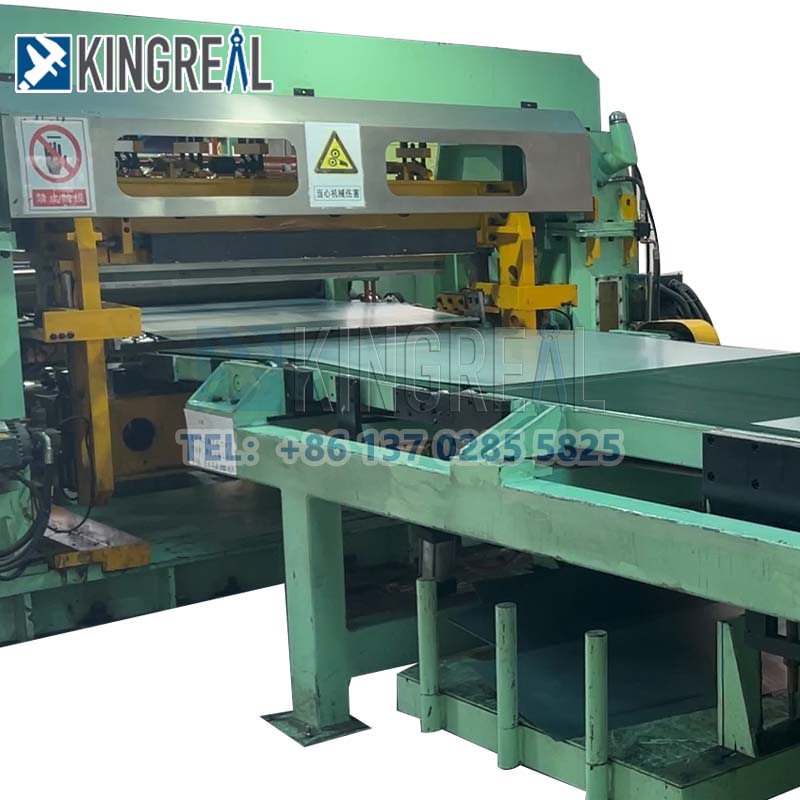

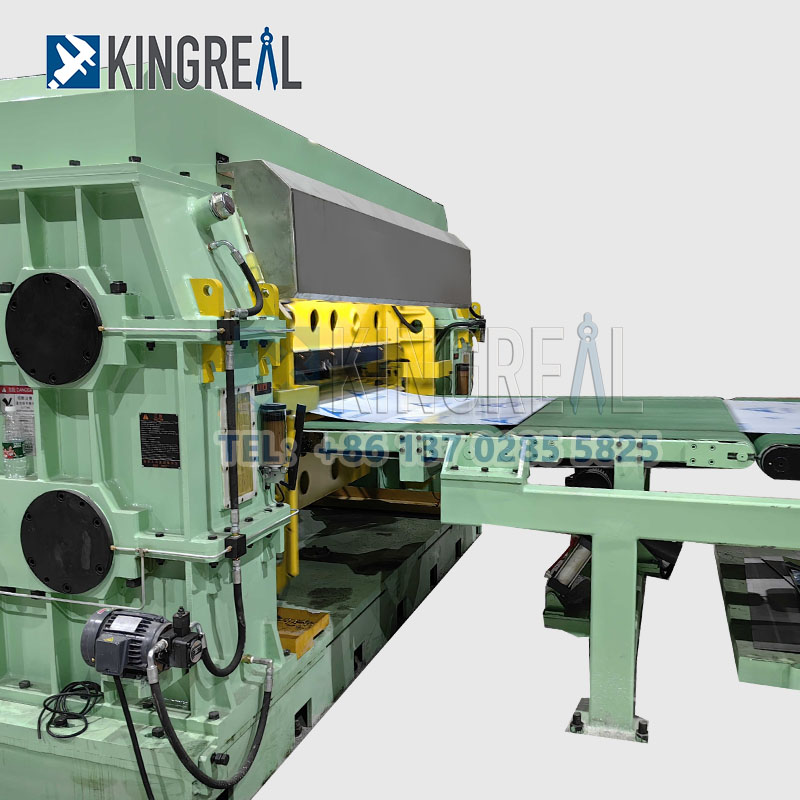

●Høyhastighetsskjæring Ved full driftshastighet sikrer KINGREAL STEEL SLITTER høyhastighets-kuttet til lengdelinje uavbrutt mating av metallbånd, eliminerer tapene forbundet med start-stopp-operasjoner og oppfyller kravene til kontinuerlig produksjon. For å oppnå produksjonsstandarden på 80 m/min har utstyret roterende skjær eller dynamisk flygende skjærstruktur. Optimaliserte verktøydrivmoduler og lineære styreskinner lar skjæreenheten utføre dynamisk akselerasjon og presis justering. Før kuttet synkroniseres den lineære hastigheten til det flygende skjærbladet i sanntid med metallstrimmelens matehastighet; denne perfekte synkroniseringen eliminerer problemer som grader og dimensjonsavvik forårsaket av hastighetsforskjeller, og garanterer dermed både høy hastighet og høy presisjon i skjæreprosessen. |
|
|

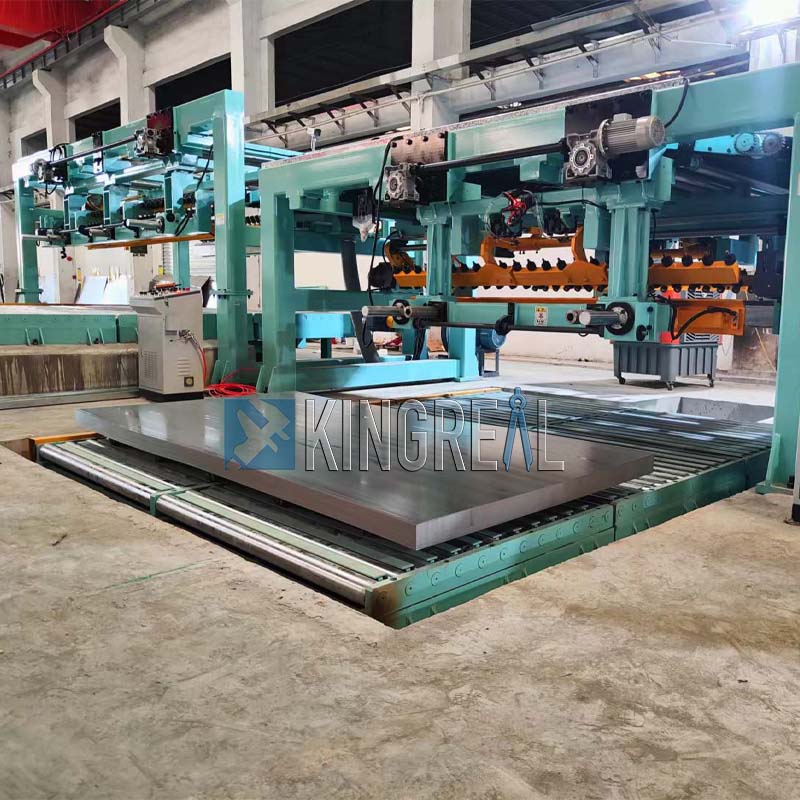

●Høyhastighetsstabling For å adressere potensielle flaskehalser i nedstrøms materialinnsamlingsprosessen og imøtekomme den høyfrekvente utgangen til linjen, har KINGREAL STEEL SLITTER utstyrt systemet med en dobbelstabler som en viktig nedstrømskomponent. Hele strukturen mottar metallplater som slippes ut fra høyhastighets snitt-til-lengde-linjen og, ved å bruke linjens automatiserte kontrollprogram, utfører en helautomatisk, ryddig stableoperasjon. Stableprosessen bruker en koordinert mekanisme som kombinerer pneumatiske og hydrauliske drivverk for å øke drivkraften og sikre stabelens flathet. I tillegg er systemet utstyrt med en dedikert arkmottakende støtteenhet; under nedstigningen gir en mottakende manipulator jevn, polstret støtte for å dempe støtkrefter, og beskytter dermed overflatekvaliteten til arkene. Videre har høyhastighets-lengdelinjen intelligente fotoelektriske sensorer for dynamisk å regulere senkingen av stableren og nøyaktig kontrollere det vertikale gapet mellom stabeloverflaten og utladningsstasjonen. Dette sikrer sømløs koordinering på tvers av hele arbeidsflyten – fra mating og klipping til stabling – og øker dermed den generelle automatiseringen og utbyttehastigheten til ferdige produkter. |
|
Kutt-til-lengde-maskin med flyskjær gjør at kutt-til-lengde-maskinen kan akselerere og synkronisere med strimmelhastigheten, slik at du kan skjære uten å stoppe materialmatingen.
KINGREAL STEEL SLITTER har vært innen klippelinjer i lengde i mer enn 20 år, og har et profesjonelt teknisk team for å kontrollere kvaliteten fra tegningsdesign, produksjon av maskinkomponenter, konfigurasjonsinnovasjon, testing og igangkjøring av produksjonslinjen. Med uavhengige designevner er vi i stand til å tilby skreddersydde løsninger i henhold til behovene til våre kunder.
KINGREAL SLITTER SLITTING har et vell av prosjekterfaring i produksjonslinjen til kuttet til lengde, i henhold til kundens faktiske produksjonsbehov, produksjon av tre forskjellige typer høy, middels og økonomisk Coil Cut To Length Line, og mer enn et dusin land og regioner har nådd et langsiktig og stabilt samarbeid med kundene.
- Forhåndssalg: design tegninger og juster maskinprogrammer for kutt til lengde i henhold til kundenes behov;
- I salg: Sikre produksjonskvaliteten til maskinen, gi testing Cut To Length Line for å sjekke nøyaktigheten til produksjonslinjen som kjører;
- Ettersalgsservice: ordne ingeniører til å veilede og undervise installasjon i kundenes fabrikker.
Den flygende skjærelinjen er en automatisert produksjonslinje for bearbeiding av metallplater. Den kan fullføre høypresisjon og høyhastighets klippeprosess i lengde under kontinuerlig drift av arket. Det er mye brukt i bearbeidingsindustrien for stål og ikke-jernholdige metaller.
1/ Dynamisk synkron skjæring
Den flygende skjærspolen kuttet til lengde maskinbladet fullfører klippingen når arket beveger seg, og den horisontale hastigheten til skjærbladet er strengt synkronisert med arkhastigheten (feilen kontrolleres innenfor ±0,8 mm), og unngår effektivitetstap forårsaket av nedetid.
2/ Lengdejusteringsmekanisme
Det proporsjonale forholdet mellom spindelhastigheten og matehastigheten justeres gjennom en girkasse med variabel hastighet eller en trinnløs girkasse.
3/ Intelligent kontroll
PLS eller frekvensomformer (som GD350-serien) brukes til å realisere busskommunikasjon, lagre flere prosessparametere og justere stålspole-skjæremaskinen i sanntid.
4/ Energibesparende og effektiv design
Den kontinuerlige oppstartsskjæren sparer 1/3-1/2 energi sammenlignet med tradisjonelle modeller, og stålkuttet til lengdelinjehastigheten kan nå 100m/min, som er egnet for ark med en tykkelse på 0,3-6mm
Fast skjæring kuttet til lengdelinjer har en matestoppfunksjon ved en forhåndsinnstilt lengde. Når den innstilte lengden er nådd, stopper den faste skjæringslengdelinjen automatisk, og klipper en seksjon av materialet før den starter på nytt for å mate neste seksjon av linjen som må rettes ut og kuttes.
1/ Enkel strukturell design for fast skjæring kuttet til lengdelinje
Den faste klippelinjen har en relativt enkel struktur og er enkel å betjene. Denne funksjonen lar selv nybegynnere raskt mestre driften etter en kort treningsøkt. Den forenklede strukturen reduserer ikke bare funksjonsfeil, men letter også rutinemessig vedlikehold.
2/ Egnet for småskala produksjon
Selv om den faste skjæringslinjen kan nå hastigheter på 50 m/min, er den ikke like rask som andre høyeffektive skjæremetoder. Derfor er denne faste skjæringslinjen spesielt egnet for mindre produksjonsoperasjoner. For bedrifter som ikke krever storskala produksjon, kan den faste skjæringslinjen dekke deres daglige produksjonsbehov, og unngå ressurssløsing forbundet med mer effektivt utstyr.
3/ Tilpasningsevne til produksjonseffektivitet
Siden den faste klippelengdelinjen har en maksimal hastighet på 50m/min, er den godt egnet for kunder som ikke har høye krav til produksjonseffektivitet. Små produsenter eller startups søker ofte etter en kostnadseffektiv og effektiv produksjonsløsning. I slike tilfeller gir en fast skjæringslinje tilstrekkelig skjærekapasitet uten å legge for stort press på produksjonsprosessen.
4/ Egnet for kunder med begrensede budsjetter
På grunn av den lavere hastigheten og den enkle utformingen, krever fast skjæring til lengdelinjer relativt lave komponentspesifikasjoner og ytelse. Dette reduserer den tekniske kompleksiteten i produksjon og design, noe som resulterer i en relativt overkommelig pris. Derfor er linjer med fast skjæring i lengde et ideelt valg for kunder med begrensede budsjetter, spesielt startups som går inn i metallbearbeidingsindustrien.
Swing skjæring kuttet til lengde linjer er designet for å møte kundenes behov for spesialformet metallplate. Gjennom den automatiske svingen av saksene kan svingklippemaskinen kutte i forskjellige vinkler, og effektivt behandle en rekke former som trapeser, parallellogrammer, trekanter, firkanter og rektangler.
1/ Skjæring i forskjellige former
Swing klipping kuttet til lengde linjer er i stand til å kutte en rekke former. Utstyrt med en klemmemekanisme med fast lengde, kutter den bevegelige strimmelen nøyaktig til ønsket dimensjon. Denne prosessen sikrer at hvert ark er nøyaktig skreddersydd til kundens krevende spesifikasjoner. Den svingbare klippemaskinen har flere innovative teknologier, inkludert et flytende system for eliminering av stanseholdere, hurtig stanselås og raskt verktøyskifte, noe som forbedrer skjæreeffektiviteten og presisjonen betydelig.
2/ Svingklippebevegelse for svingskjæring kuttet til lengdelinje
Den svingende skjæringslinjen bruker en svingende skjærebevegelse. Ved å optimalisere skjærebanen, sikrer den svingende skjærebevegelsen høy skjærkvalitet samtidig som produksjonseffektiviteten forbedres. Denne innovasjonen gjør det mulig for svingskjæringen å kutte til lengdelinjen for å opprettholde høy skjæreytelse på tvers av et bredt spekter av materialer, fra tynne til tykke plater.
3/ Høyhastighets svingskjæring kuttet til lengdelinje
Den svingbare skjæringslinjen har en produksjonshastighet på opptil 80 m/min, og oppfyller fullt ut kravene til effektiv produksjon. Hastigheten kan justeres fleksibelt for å passe ulike produksjonsmiljøer og behov.
 |
 |
 |
