produktbeskrivelse

Videovisning:

Kutt i lengde--Flying Shear High Speed Produksjon

KINGREAL STEEL SLITTER er en spesialisert produsent og produsent innen skjære-til-lengde linjer og er forpliktet til å bringe optimale løsninger til sine kunder.

Avhengig av kundens nødvendige skjærekapasitet, rekkevidden av råvarer som skal behandles og anleggets produksjonsbehov.

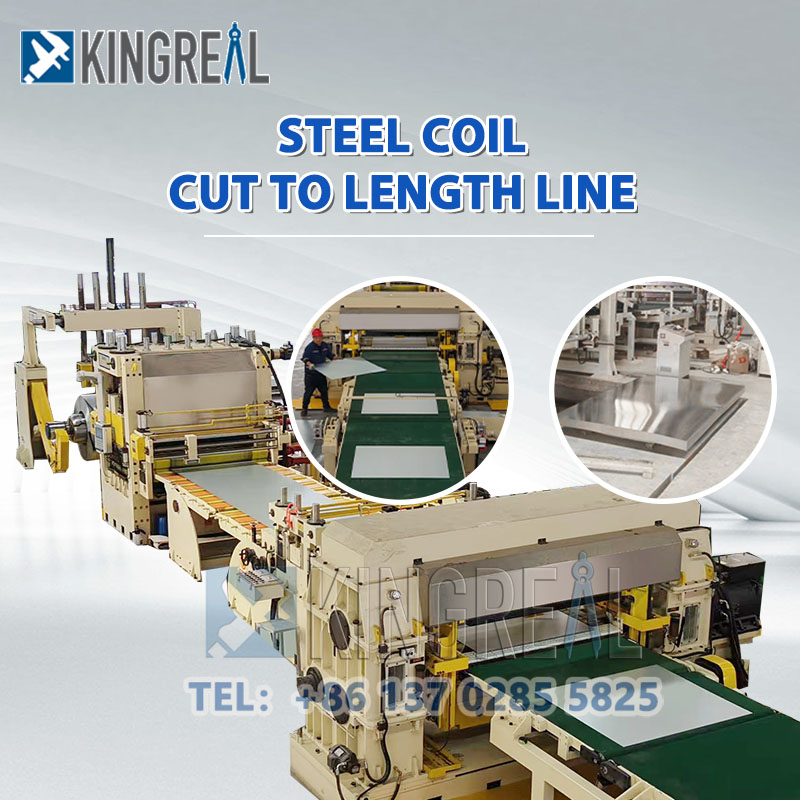

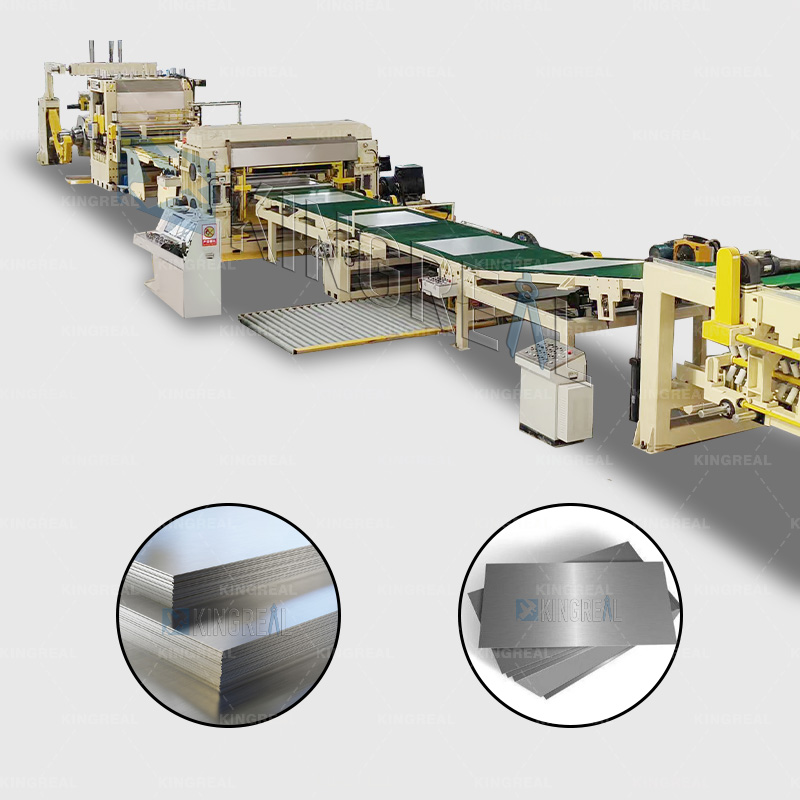

Cut To Length Machine med fluesaks er en industrimaskin for å kutte kontinuerlige metallstrimler til plater eller plater med spesifikke lengder. KINGREAL design i flueklipping

realiserer kontinuerlig automatisk og presis skjæring av metallstrimler uten stopp under høyhastighetsbevegelser, med en hastighet på opptil 80M/min. Den brukes hovedsakelig i stål,

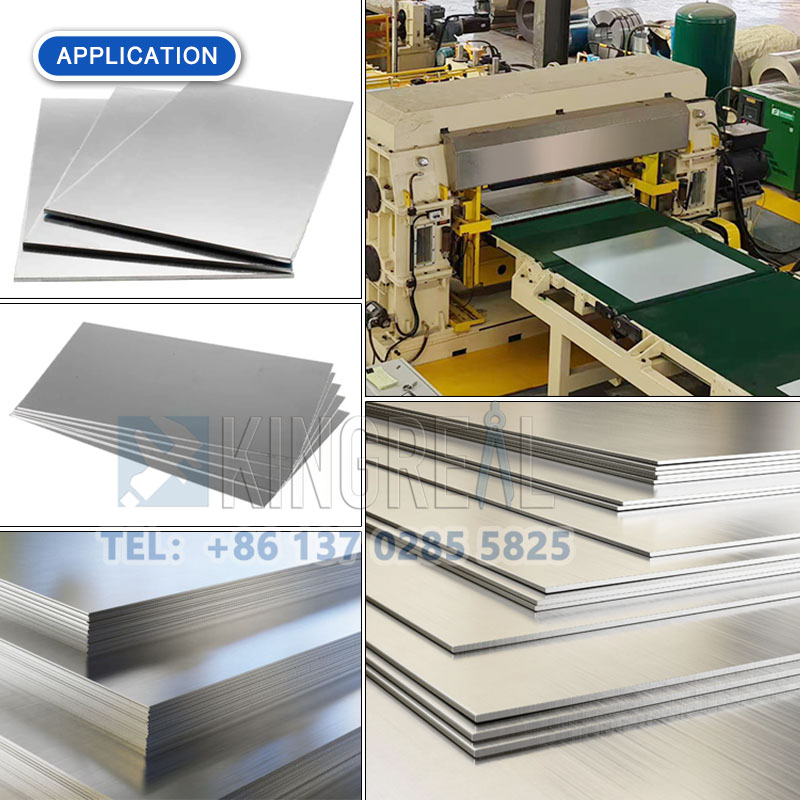

aluminium, kobber og annen metallbearbeidende industri, og er mye brukt i bilindustrien, husholdningsapparater, konstruksjon og andre felt.

cut to length machine

Når produksjonslinjen fungerer, er decoileren i matetilstand. Etter at arkmaterialet kommer inn i 6-lags 21-rullers høypresisjonsnivelleringsmaskin for nivellering, går det inn i NC Length Measurer med elektrisk øyestyrt sløyfe og sidemekanisme. NC-lengdemåleren angir størrelsen og mater deretter materialet til neste trinn Roter skjæremaskinen; når NC-fôring når innstilt størrelse. Skjæremaskinen kutter av arkmaterialet, og det kuttede arkmaterialet stables pent av transportanordningen inn i produktstablemaskinen, og løfteplattformen til stablestålplaten kan automatisk reduseres med økningen i høyden på stålplater; Når den innstilte verdien for platene er nådd, stopper produksjonslinjen automatisk. På dette tidspunktet vil løfteplattformen senkes med manuell styring, utløpsvogn kjøres ut, og samtidig kjøres en annen utløpsvogn inn, som går inn i neste arbeidssyklus.

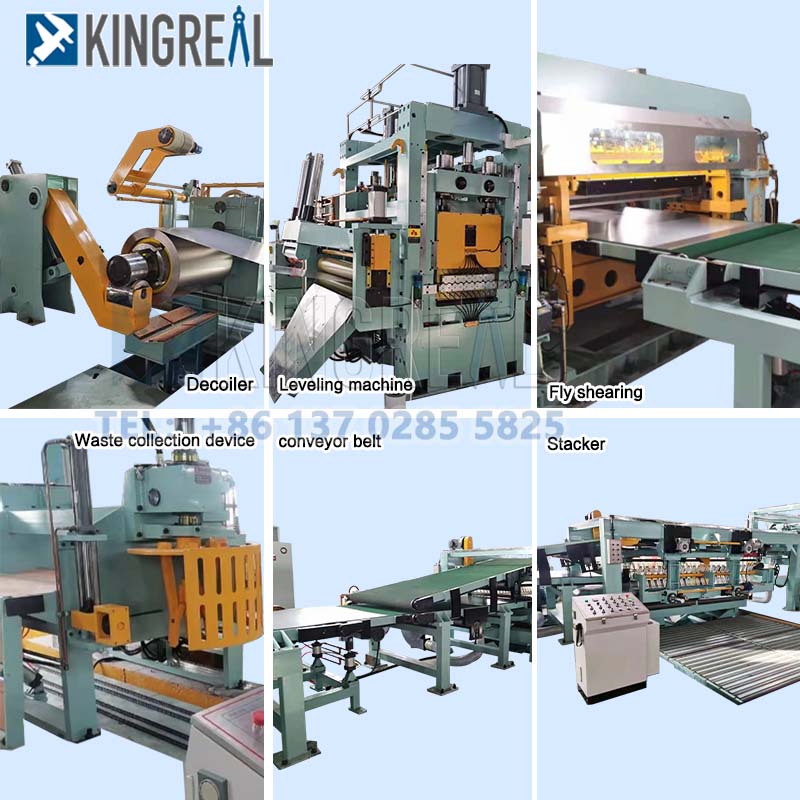

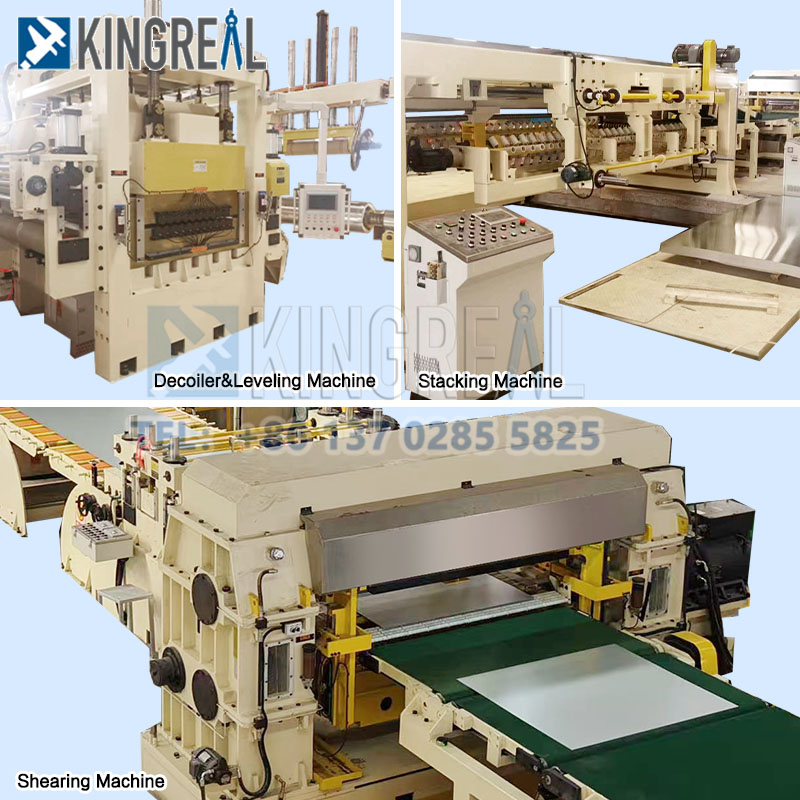

CTL produktlinjekomponent

Råvaretabell	1 enhet
Vogn for fôring	1 enhet
Hjelpestøtte foran	1 enhet
Uncoiler + avviklingsenhet	1 sett
Sekslags-ruller Utjevningsmaskin + Arbeidsruller selvrensende system	1 enhet
Filmlamineringsmaskin på oversiden	1 enhet
Kort Looper	1 enhet
Sideføringsenhet	1 enhet
Knip NC Lengdemåler	1 enhet
Flueklippemaskin	1 enhet
Transportmaskin	1 enhet
Produktstablemaskin	1 enhet

Teknisk spesifikasjon av maskin til skjæring i lengde

Råmateriale	CRC STÅL
Tykkelse	0,4-3,0 mm
Bredde	≤1500 mm
Spolevekt	≤ 20T
Lengde	500-6000 mm
Toleranse av lengde	L=2m≤±0,3mm（2,0mm）
Diagonal toleranse	L=2m≤±0,5mm（2,0mm）
Hastighet	0~80m/min (trinnløs hastighetsregulering)
Strip gjennom hastigheten	0~15m/min
Kontroll	AC frekvenskonverteringskontroll

Funksjon om klippemaskin med fluesaks

Høy effektivitet er en av de mest fremtredende egenskapene til denne CTL-linjen. Gjennom utformingen og påføringen av den flygende skjæranordningen, realiserer den non-stop skjæring under høyhastighetsbevegelsen av strimmelen, mens den har en lengdemåleanordning, sikrer den flygende skjæranordningen skjærenøyaktigheten.
KINGREAL Cut To Length Machine bruker forkrommet valser, gummibelagte valser, pneumatiske aggregater og andre komponenter for å beskytte overflaten av stål.
Høypresisjons utjevningseffekt. CTL-produksjonslinjen kan utstyres med 21 sett med ruller for høypresisjonsutjevning eller dobbel utjevningsmaskinenhet for avvikling og utjevning av metallspole, noe som kan gi kundene mer flate og høykvalitets metallplater.
Loop Bridge kan velges eller unngås, helt i henhold til kundens produksjonsbehov og den faktiske arealutnyttelsen av anlegget, noe som kan gjøre Cut To Length Machine mer kompakt, spare gulvplass og redusere den sekundære behandlingen av anlegget. Det er et godt valg for mange små produsenter.
Tilveiebringelsen av en trimmeanordning er en viktig tilleggsfunksjon for å trimme kantene på metallstrimler før de kuttes. Trimmeanordningen fjerner grader, uregelmessigheter eller overflødig materiale fra kantene på metallstripen, og sikrer at kantene på det ferdige arket er glatte og pene. Et bredt spekter av stripebredder og -tykkelser kan håndteres, noe som øker allsidigheten og tilpasningsevnen til maskinen.

Funksjon om flueskjæringsenhet i CTL-linje

Synkroniseringskontrollsystem:

Aavanserteservokontrollsystem eller synkroniseringskontrollsystem brukes for å sikre tdet flygende skjærverktøyet er synkronisert med bevegelseshastigheten til metallstripen.

Kontrollsystemet er i stand til å overvåke og justere verktøyhastigheten i sanntid for å imøtekomme ulike skjærelengdernd stripehastigheter.

Høystyrke verktøymateriale:

Kniver er vanligvis laget av høyfast legert stål eller wolframkarbidmaterialer med høy hardhet og slitestyrke for å sikre lang skjærelevetid og jevn skjærekvalitet.

Formen og vinkeldesignen til knivene er også optimalisert for å redusere skjæremotstanden og forbedre skjæreresultatene.

Dynamisk balansedesign:

Knivene og verktøyholderne til den flygende skjæranordningen er dynamisk balansert design for å sikre jevn drift i høyhastighetsbevegelser, redusere vibrasjoner og forbedre skjærenøyaktigheten og utstyrets levetid.

Presisjonsføringsmekanisme:

Utstyrt med en høypresisjonsføringsmekanisme for å sikre at det flygende skjærverktøyet alltid opprettholder riktig skjærebane og posisjon under skjæreprosessen, noe som forbedrer skjærenøyaktigheten.
