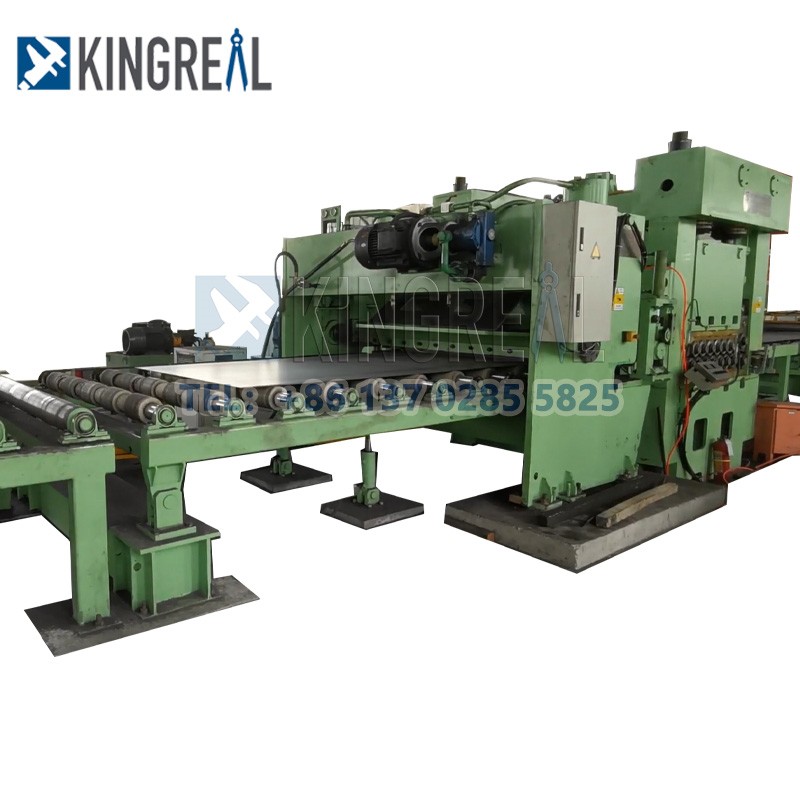

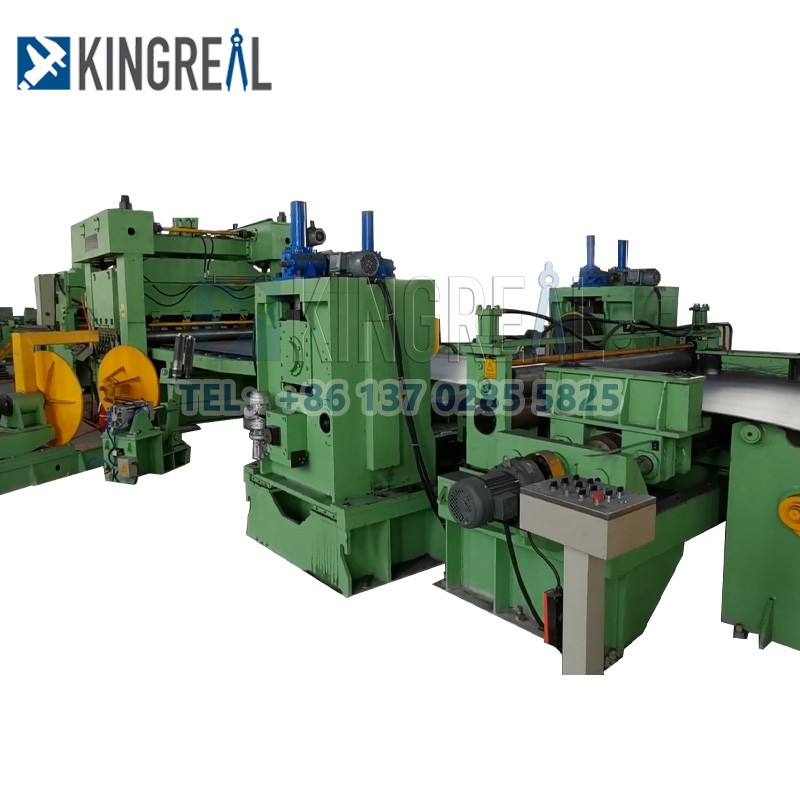

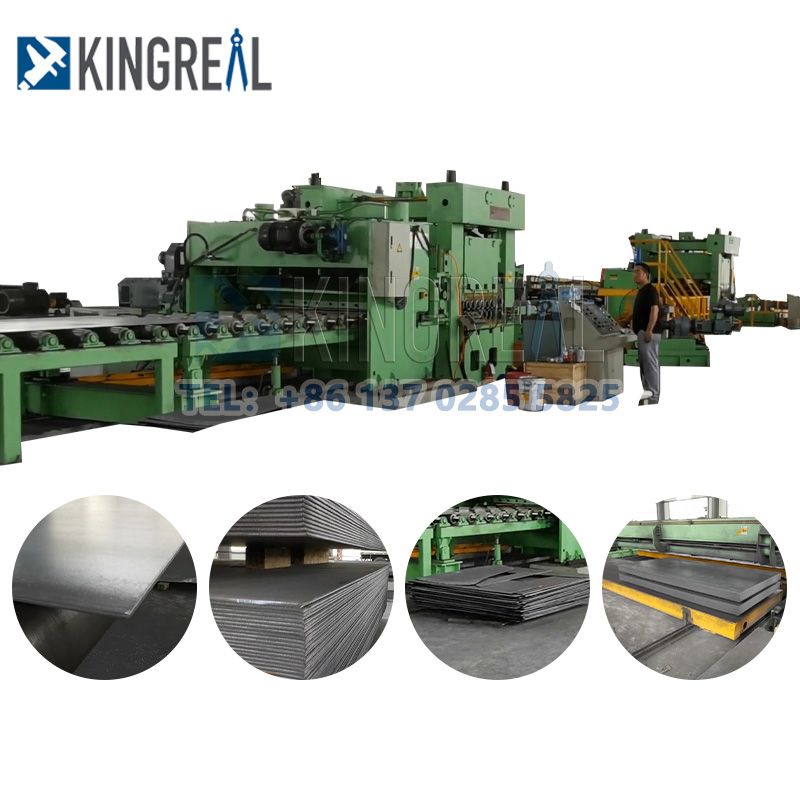

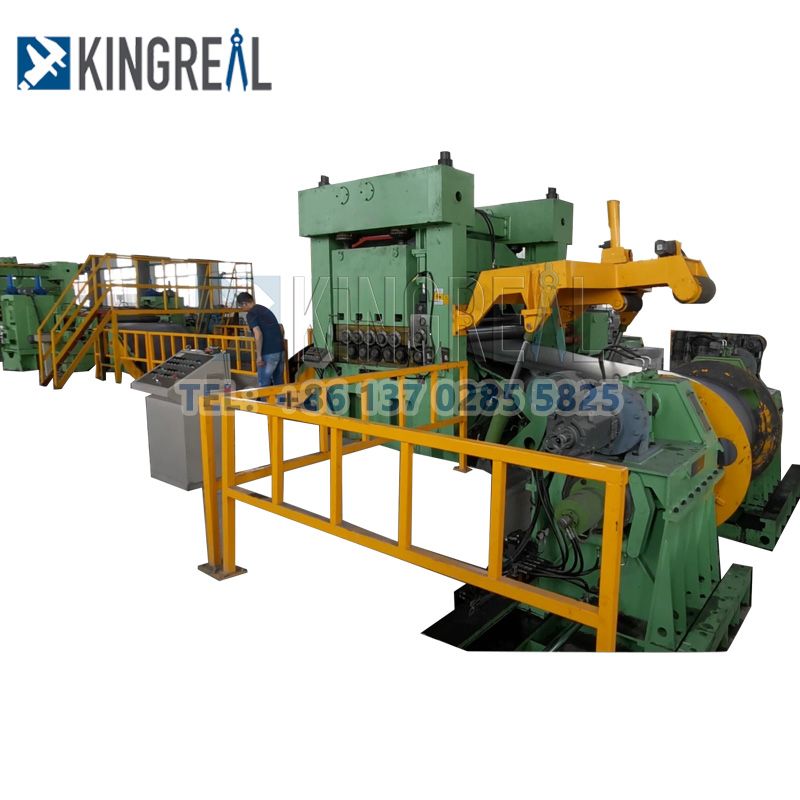

12-16MM HR Cut To Length Line

KINGREAL har designet 12-16MM HR Cut To Length Line spesielt for platetykkelser opp til 12-16MM, noe som krever et høyt nivå av decoiler, nivellerings- og klippeutstyr. Hvis du er interessert, ta gjerne kontakt med oss.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Video om tykk plate kuttet i lengdelinje:

12-16MM HR Cut To Length Line Beskrivelse:

KINGREAL Plate Shearing Lines er spesialdesignet for avvikling, nivellering, kutting og stabling av metallspoler med en tykkelse på opptil 10-16 mm. Gjeldende materialer inkluderer aluminium, galvanisert og varmvalset stål.

aluminum cut to length line

For bearbeiding av tykke metallspoler, er KINGREAL tilskjærte linjer designet og produsert med spesialiserte støpegods i utformingen av komponentene og utstyret, som er tilpasset skjæreprosessen til høytykkelsesspoler. Enten det er en klippe-til-lengde-linje med høy tykkelse eller en grunnleggende klipp-til-lengde-linje, kan KINGREAL tilby profesjonelt design, høykvalitets produksjon og ettersalgsservice, og har allerede hatt vellykkede prosjekter i Saudi-Arabia, Russland og De forente arabiske emirater.

Arbeidsprosess med 12-16MM HR kuttet i lengdelinje Beskrivelse:

Tralle for lastespole -- Hydraulisk decoiler -- Materull -- Rettetang -- Loop Bridge -- Sideføringsenhet -- Servo Rettemaskin -- Flueklipper -- Overgangsbord -- Autostabling

steel coil cut to length line

Referansespesifikasjon for tykk plate kuttet i lengdelinje:

Navn	Detalj
Råstoff	Q235 HR
Arktykkelse	5,0–16,0 mm
Arkbredde	900–2000 mm
Maskininngang netto bredde	2000 mm
Ytre diameter på spolen	Φ1000~Φ2200mm
Indre diameter på spolen	Φ550~Φ760mm
Maksimal spolevekt	30T
Stablelengde	1000~12000mm
Driftshastighet	0~25m/min
Total kraft	~500KW

Hovedkomponentdetalj:

Ingen.	Komponentnavn	Detalj
1	Høypresisjon forhåndsnivelleringsmaskin	Den bruker en nivellerings- og to-rullers klem- og matingsarrangement. Den hydrauliske sylinderen driver den øvre valsen når den justerer og trykker ned for mating, og den elektriske kraften justerer og trykker ned for utjevning. Motoren driver de øvre og nedre rullene gjennom reduksjons- og distribusjonsboksen gjennom den universelle koblingsakselen.
2	Kutt-til-lengde maskin	a.Modell: Hydraulisk brems b. Slag per minutt: 8~12 ganger c. Bladmateriale: Cr12Mov d. Motoreffekt: 55KW
3	8.Størrelse på enheten	hindre at arket går ut av form mens det er i drift og kontrollerer dets inntreden i hovedavrettingsmaskinen. Maskinbasen, styrerullen, grensevalsen, støttesetesliden og justeringsanordningen utgjør denne enheten. For å imøtekomme varierende arkbredder er vertikale styreruller plassert på begge sider av arkbredderetningen. Styrevalserammen er festet til den tilsvarende sleiden, som beveger sleiden på føringssøylen i retning av arkbredden gjennom motoren via valsmutterbetalingen.
