1650MM Coil Slitting Rewinding Machine Beskrivelse

KINGREAL SLITTER 1650MM Coil Slitting Rewinding Machine er designet for å spalte og spole opp ulike typer materialer, som stål, aluminium, GI, kobber og silisium. Denne spolespaltelinjen er en av de vanligste designene av blankinglinje og vil møte behovene til de fleste anlegg for spolebehandlingsspalting. Spoletykkelsene som håndteres varierer fra 0,3 mm-3 mm og bredder opp til 1650 mm.

Du kan også finne produktet nedenfor på vår nettside:

1. Dobbel skjærehode skjæremaskin

2. 10-20MM Tung plate stålskjæremaskin

3. Spole kuttet til lengdelinjen

4. Decoiler leveler klipping produksjonslinje

5. Metallperforert maskinproduksjonslinje

Teknisk spesifikasjon:

Arbeidsprosess:

Trallelastspole -- Hydraulisk vertikal sentrering av decoiler -- Hydraulisk decoiler -- Klem og spak -- Platehodesaks -- Sløyfebro -- Sløyfemaskin -- Strekkstasjon -- Separering -- Respolemaskin

Mer detaljert informasjon om stålspiralskivemaskin:

Tralle lastespole

Struktur og bruk: Brukes til å mate avviklingen, transportere stålspolen fra oppbevaringsbordet til rullen til avrulleren, trallen styres av hydraulikkmotoren, og løftet styres av hydraulikksylinderen.

Løftemekanisme: hydraulisk sylinder og glidende fire-guidesøylestruktur, løftekraft levert av sylinderen, sylinderen for å fremme V-type bærebordløfting, for å oppnå funksjonen til opp og ned stålspolen.

Reisemekanisme: hydraulisk motor og parallell styreskinnestruktur, kjørekraft leveres av den hydrauliske motoren, slik at vognen beveger seg horisontalt langs den aksiale retningen til spindelen til avviklingen. Hver ende av skinnen har en grenseblokk for å forhindre at vognen sporer av.

Cantilever decoiler

A. Funksjon:

Bære stålspoler, utvide og stramme innerdiameteren til spoler, avvikling og utlading eller resirkulering av spoler.

Støtter spoleplaten og gir strekk til stålstripen, den består av ramme, spindel, ekspanderende og sammentrekkende spole, avviklings- og presseanordning, hjelpestøtte, bremseanordning og kraftdel.

B. Konstruksjon

a) Hovedramme: laget av stål, A3 stålplate, #45 stålsmilagersete etter sveising, gjennom glødingen er kvalitativ behandling ikke deformert;

b) Spindel: boret fra 40Cr rundstål med en diameter på 85 mm hull, herdet og deretter findreid til en arbeidsflatediameter på 190 mm, bæreevne på 25 tonn.

c) heve og krympe spolen: bruk av skyve-type push-pull ekspansjonsrulleform; fire buede plate (nr. 45 stål), trådskjærende glidepar, ekspansjonsdiameter: Ф470 mm-520 mm (pluss gummihylse for å nå Ф610 mm); den effektive arbeidslengden på spolen 1650mm, den samlede dor for å sikre at spolen opp og ned når konsentrisiteten.

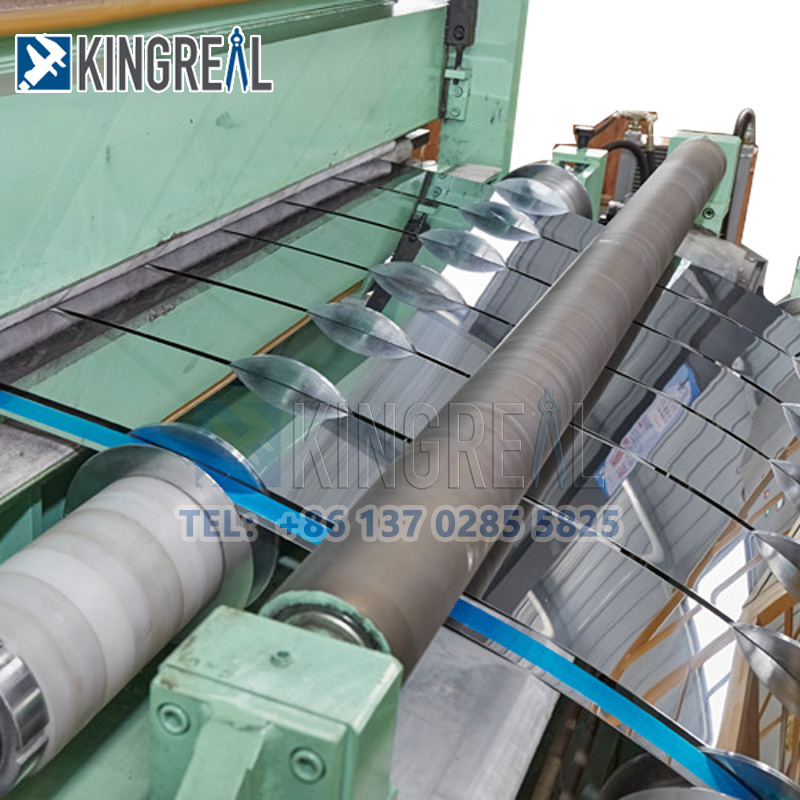

Høyhastighets spoleskivemaskin

Hvorfor velge oss?

◆ Omfattende produksjonskompetanse

Med over 20 års produksjons- og salgserfaring er KINGREAL en erfaren produsent som spesialiserer seg på skjæremaskiner. Selskapet har med suksess levert sine maskiner til nasjoner over hele verden, inkludert Vietnam, Tyrkia, Russland, India og De forente arabiske emirater. mye anerkjent av kunder.

◆ Ekspertteamkraft

KINGREAL har sine egne interne tekniske, salgs- og produksjonsteam. Vi kan profesjonelt håndtere hvert trinn i prosessen, fra salg og produksjon til forsendelse.

◆ Bistand etter kjøp tilbys

KINGREAL tilbyr online og offline ettersalgsinstallasjonstjenester for å garantere riktig installasjon og drift av maskinen.

Nettressurser inkluderer videoveiledninger og omfattende online teknisk veiledning; offline ressurser innebærer at KINGREAL sender ingeniører til kundens lokale fabrikk for å gi installasjonsveiledning på stedet.

KINGREAL Velkommen alle kunder til å besøke oss!
