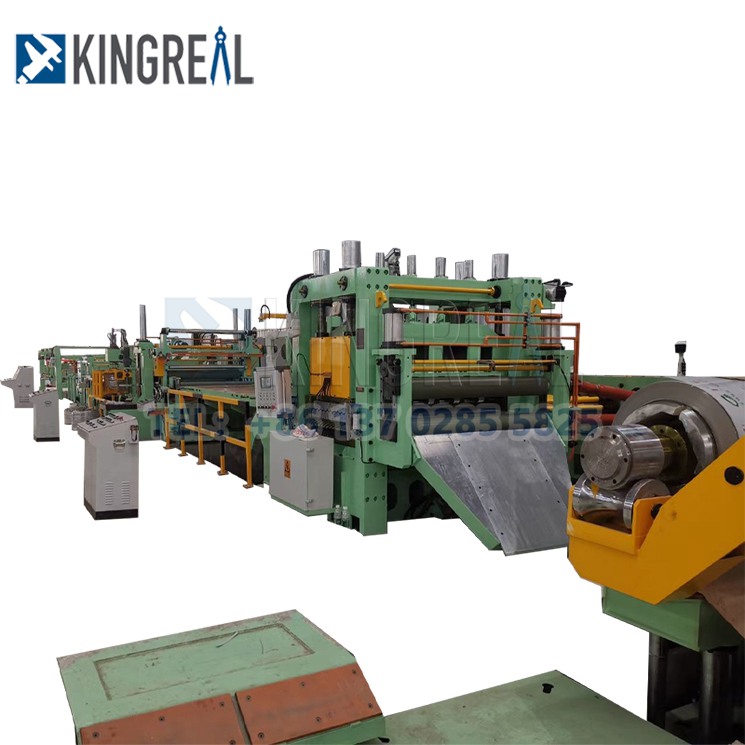

For å maksimere kundefordelene, har New Design Cut To Length Line Machine i 2023 designet en ny metall-kutt-til-lengde-linje, som er i stand til helautomatisk høyhastighets flygende kutt og automatisk stabling.
Video om 2023 ny design skåret i lengdelinjemaskin:
Hva er Cut To Length Line Machine?

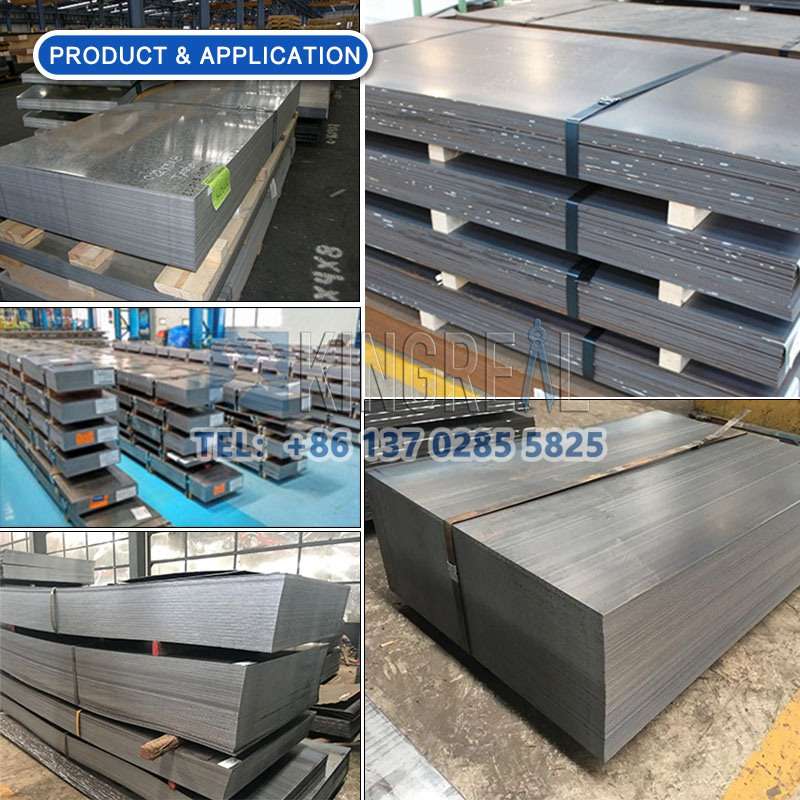

For bruk i videre metallbearbeiding er KINGREAL-maskinen for metallkuttet i lengde designet for å skjære metallspoler av forskjellige tykkelser til ark med en bestemt bredde.
For å sikre at produksjonslinjen fungerer effektivt, består produksjonslinjene typisk av en rekke produksjonsverktøy. Metaller med en tykkelse på4-10 MMeller tykkere blir ofte behandlet ved bruk av skjærelinjer av metall til lengde.
Hva er vårt nye design?

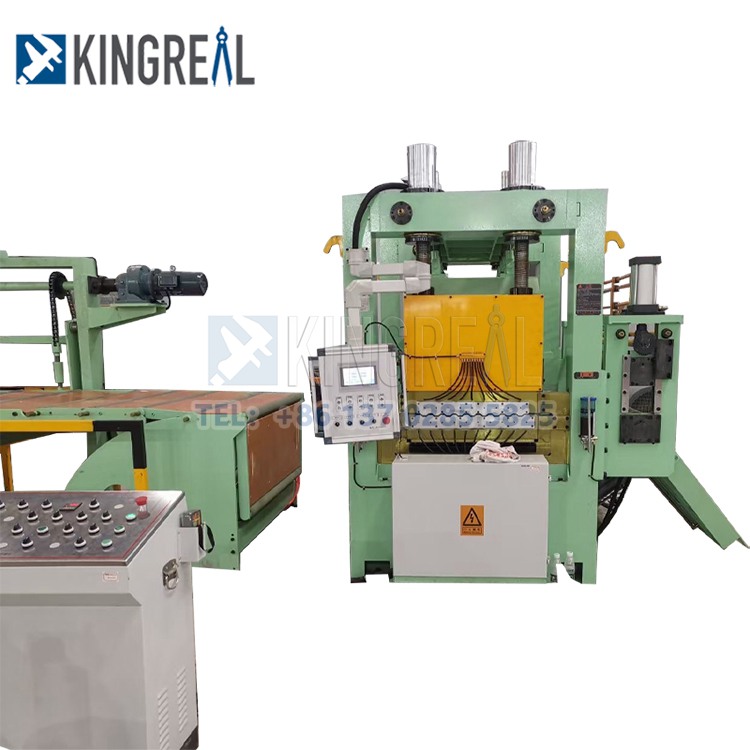

For å øke produksjonshastigheten på linjen designet og optimaliserte KINGREAL den flygende skjærmaskinen, som er i stand til å kutte med uavbrutt presisjon og øke hastigheten fra20m/min opp til 80m/min.
Hurtigskjæren har svært spesialiserte krav til kvaliteten og utformingen av delen, både for å sikre kvaliteten på produktet og for å øke produksjonshastigheten.
Den siste delen av CTL-linjen kan valgfritt utstyres med automatisk stablingsutstyr, som muliggjør automatisk stabling av ark. Reduser arbeidskostnadene og forbedre produksjonseffektiviteten.
HMI-skjermen er et elektronisk kontrollsystem med Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider og andre ledende merker.
Arbeidsprosess for å kutte i lengdelinjemaskin:

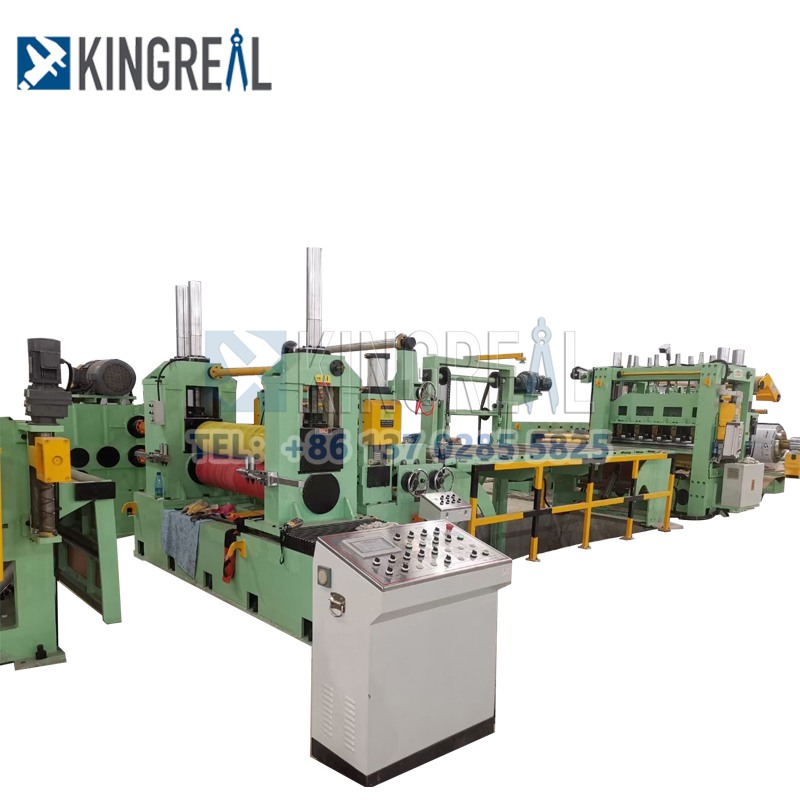

Hydraulisk decoiler → Klemmaterrulle → Høypresisjonsretter → Flueklippemaskin → Lossebord / Automatisk stablebord
Hovedelementene i skjæringslinjen
Maksimal kapasitet til KINGREAL hydrauliske utkrager for avvikling og støtte av spoler er 15 tonn.
Uncoileren er uttrekkbar og egnet for spolens innvendige diameter takket være hydrauliske sylindre. Den har en utkragerarm festet.
For høyhastighetsmating og nøyaktig justering av lengdekontroll, er KINGREAL nivelleringsmaskin drevet av en servomotor. Programmerbar kontroll brukes til å betjene kontrollkonsollen.
Drivsystem: synkronisert transportbånd til matevalser, 15KW servomotor, presisjonsreduksjonsdrift
Komponentene i et pneumatisk system inkluderer en gasskilde (som etterspørselen leverer), gasskildebehandlingsdeler, en salennoid, tilhørende rørledninger og sylindere, etc.
Materialer av høy kvalitet brukes til å lage salennoid og andre komponenter.
Tekniske spesifikasjoner: Luftkildekapasitet: 1m3/min, trykkområde: 0,4–0,6Mpa.
Teknisk spesifikasjon av maskin til skjæring i lengde
|
Maskintype |
Kutt til lengdelinjen |
|
Spolemateriale |
Metallspole (annet kan tilpasses |
|
Spoletykkelse |
0,5-10 mm |
|
Spolebredde |
600-2000 mm |
|
Spole indre diameter |
500/610 mm |
|
Spole ytre diameter |
≤2000 mm |
|
Kuttehastighet |
10-70m/min |
|
Kutt til lengde Nøyaktighet |
±1,5 mm |
|
Kutt til lengde |
500~4000mm |
|
Plateutjevningsflathet |
≤±1,5 mm/m² |
Gjøre god bruk av metall skjæring til lengde linje
- Spolen må plasseres riktig for å opprettholde vektbalansen. Før den kan tilbakestilles, må spolevognen festes og strammes inn i decoileren.
- For å stoppe spolehodet fra å åpne seg, trykk på spolehodet med trekkvalsen før du åpner spolepakken.
- Operatøren må ikke stå på spolen mens maskinen er i drift.
