Videovisning av CR Coil Cut To Length Line - KINGREAL SLITTER:

Kutt i lengde Produksjonslinje Beskrivelse:

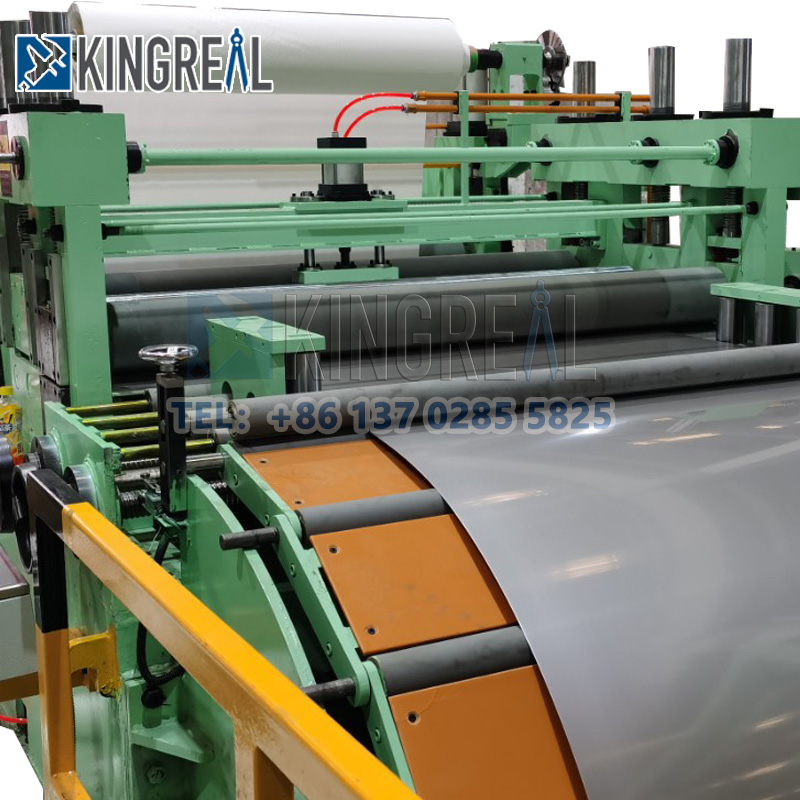

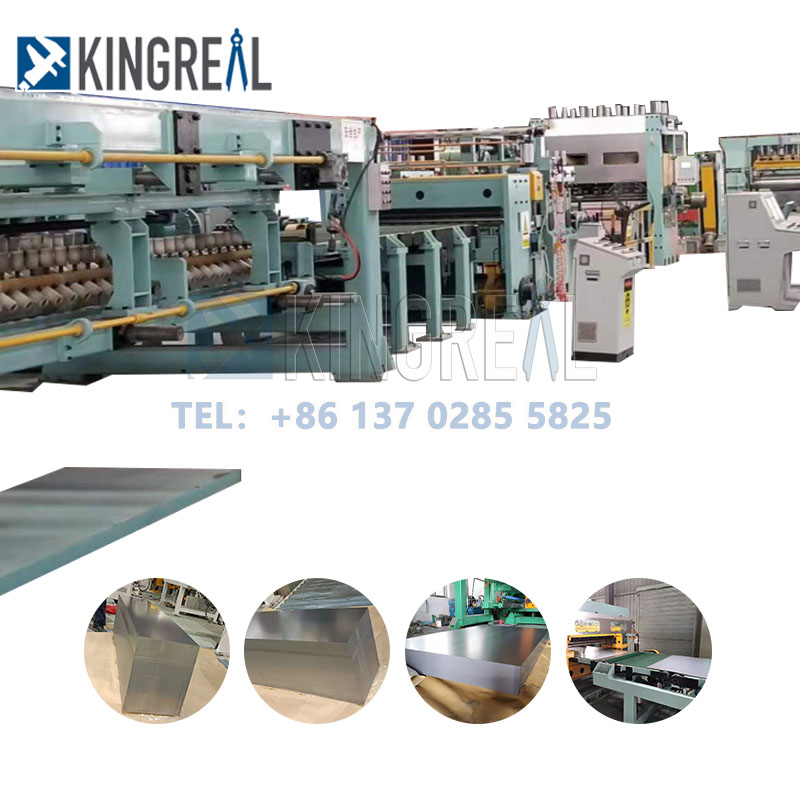

KINGREAL SLITTER CR Coil Cut To Length Line er en kuttet til lengdelinje som er spesielt utviklet for å behandle metallspoler fra den originale spolen gjennom en rekke prosesser som avvikling, utjevning, kutt til lengde, trimming og stabling for å oppnå en spesifisert lengde av metallplater. Den oppfyller de ulike produksjonskravene til våre kunder:

- Råstoff:

Varmvalset stål, kaldvalset stål, galvanisert stål, fargebelagt stål, høyfast stål, rustfritt stål, aluminium, kobber og legeringer;

- Tykkelsesområde:

Lett utstyr: 0,3-3MM.

Middels utstyr: 3-6MM

Tungt utstyr: 6-20MM

Arbeidsprosess:

metal cut to length machine

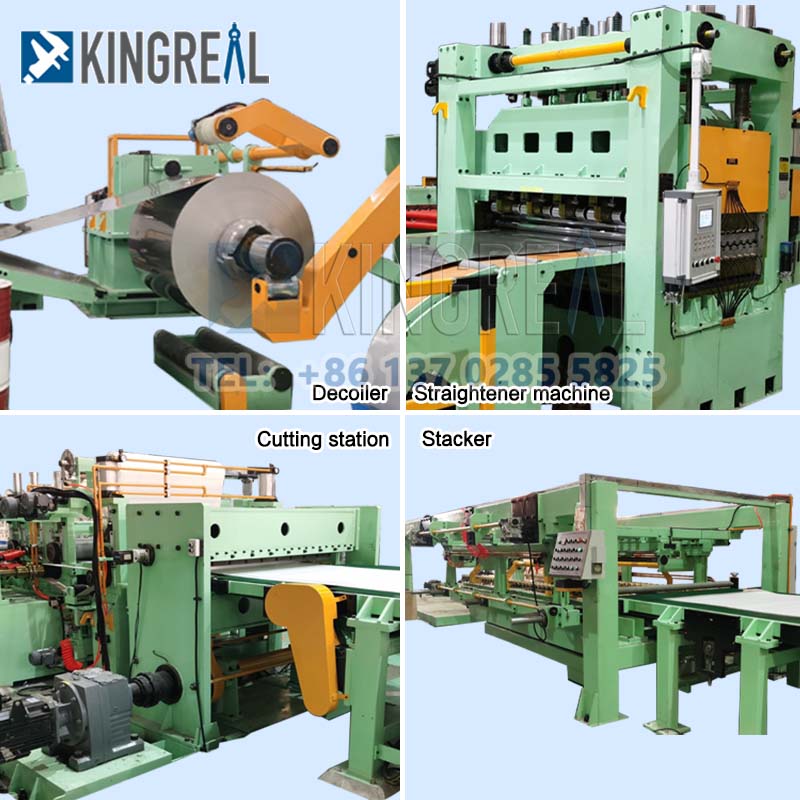

Lastevogn-- Hydraulisk decoiler - Hydraulisk pressing og veiledning-- Høypresisjons rettemaskin - Kutt i lengdemaskin - Autostabler - Elektrisk kontrollsystem - Hydraulisk system

- Teknisk team og ettersalgsteam

KINGREAL SLITTER, som en leverandør av kaldvalsede bånd i lengde med mer enn 20 års produksjonserfaring, er forpliktet til å gi kundene varierte designløsninger for å møte deres ulike produksjonsbehov.

Kutt-til-lengdelinjen er i stand til å kombinere forskjellige komponenter i henhold til kundens krav for å behandle og produsere metallspoler, og hver linje må ta hensyn til råmaterialet, tykkelsen og prosesseringsbehovet til spolene for å matche komponentene. Den vanligste valgfrie delen:

- Rettetangmaskin

Presisjonsnivellering; grov utjevning; doble nivåer

Rettemaskinen i snitt-til-lengde-linjen er en nøkkelanordning som brukes til å korrigere formdefekter som bøying og vridning av metallplater, stenger eller rør under rulling, kutting eller transport. Platen rettes opp før klippemaskinen for å sikre konsistent klippelengde, unngå dimensjoneringsfeil forårsaket av materialbøyning, og sikre at materialet er rett før klipping i lengde, og dermed forbedre klippenøyaktigheten og ferdig produktkvalitet.

- Trimmeanordning

I en kuttet-til-lengdelinje er en trimmeanordning en enhet som brukes til å fjerne grader, uregelmessigheter eller overflødig materiale fra kanten av en metallplate for å forbedre kantens kvalitet på arket og oppfylle kravene til dimensjonsnøyaktighet.

- Automatisk stabling

I en kuttet-til-lengde skjærelinje refererer Automatisk stabling til prosessen med pent stabling og utmating av de kuttede metallplatene i henhold til forhåndsinnstilte regler gjennom automatisert utstyr. Dens kjernemål er å forbedre produksjonseffektiviteten, redusere manuell intervensjon og sikre stablingskvalitet.

Teknisk spesifikasjon:

Gjengehastighet	GI, CR, CS
Arktykkelse	0,3-4,0 mm
508 mm; 610 mm	500-2000 mm
Ytre diameter på spolen	≤φ2200mm
Indre diameter på spolen	508 mm; 610 mm
Kuttehastighet	0-60m/min (justerbar)
Gjengehastighet	0-15m/min
Makt	380V/50Hz/3Ph
Total kraft	~200Kw

Hovedkomponentdetaljer:

Cut To Length Line Decoiler

Ved hjelp av dette apparatet kan den bærende stålspolen klemmes og åpnes for å oppnå spenningsavviklingsfunksjonen. Rammekropp, snelle, transmisjonssystem, pressmaterialsystem, strekksystem, smøresystem og hydraulikksystem er dens bestanddeler.

Drivmekanisme: Clutchmekanismen realiserer separasjonen av kraft under normal avvikling og passiv utlading av materialet. Uncoilerens spindel skyves av motoren for å rotere, og realiserer utfoldingen av stålspolen og matingen av hodet.

I en kuttet-til-lengdelinje er en trimmeanordning en enhet som brukes til å fjerne grader, uregelmessigheter eller overflødig materiale fra kanten av en metallplate for å forbedre kantens kvalitet på arket og oppfylle kravene til dimensjonsnøyaktighet.

Kutt til lengde maskin Høypresisjon nivelleringsmaskin

Struktur og formål: Ujevn utjevning av stålplater er tiltenkt formål. Avrettingsmaskinen bruker en seks-lags rullekonstruksjon. For å oppnå den beste utjevningseffekten behandles hver utjevningsvalse gjennom presisjonsdreiing, herding, forkroming og sliping. Med en universalkobling driver distribusjonsgirkassen nivelleringsvalsene uavhengig, slik at enkeltmaskinen kan rotere både forover og bakover.

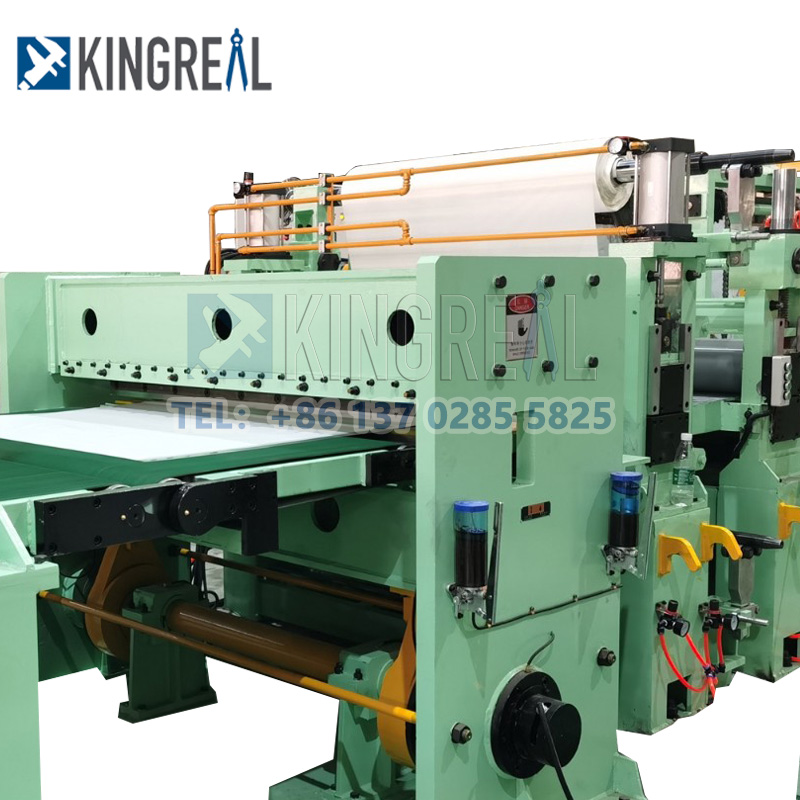

Kutt i lengdemaskin

1. Vekt av enhetsutstyr: mer enn 600 tonn, kompleks struktur, produksjonsvansker, høy monteringspresisjon, høyt nivå av automatiseringskontroll.

2.Parallellisme av skjærblad: 0,1 mm parallellitet er garantert på de øvre og nedre skjærbladene med maksimal lengde på 5,2 m.

3. Skjærbladklaring: i minimum skjærbladklaring på 0,45 millimeter for å sikre sikker og stabil skjæring.

4.Skjæringstid og presisjon: på 3,6 sekunder med ren skjærtid for 50 mm tykk, 5 meter bred stålplate for høy presisjon, høykvalitets skjæring

- Lang erfaring med prosjektproduksjon (over 20 år)

Svært stive rammefunksjoner med lav deformasjon som gir stabil skjæring og dramatisk forbedrer skjærkvaliteten.

Overbalansert oscillerende rulletransportørteknologi med uavhengig drivverk reduserer bøyedeformasjon av stålplater og forbedrer skjærkvaliteten. Tynn oljesmøringsstruktur, beskyttelse mot oljepalasset og selvsmørende materialpåføring for å forenkle strukturen og forbedre levetiden til slitedeler.
