Cut To Length Line Machine er et av de vanlige coil-behandlingsutstyret, som er en spesiell kutte-til-lengde-maskin designet for å behandle stålplater til den størrelsen kundene krever ved å flate og deretter kutte dem til lengde. De rektangulære stålplateråvarene behandlet av Cut To Length Machine brukes ofte i stål, aluminium, maskinproduksjon, bil, konstruksjon og andre industrier.
Video om Cut To Length Line
Kutt i lengde Produksjon av linje -- KINGREAL STÅLSLITER
Som ledendeCut To Length Line Machineprodusent i Kina,KINGREAL STÅLSLITERer forpliktet til å levere skreddersydde løsninger som oppfyller presise produksjonskrav. Med over20 års kompetanse, vi spesialiserer oss på å designe og produsere høypresisjonsskjæremaskiner for å støtte effektiv og nøyaktig metallbehandling.
Vår dedikasjon til innovasjon og kvalitet har gitt oss et sterkt rykte i industrien for metallbehandlingsutstyr.KINGREAL STEEL SLITER Cut To Length Line Machineser høyt ansett for sin presisjon, pålitelighet og stabile ytelse. Vi er stolte over å ha vellykket eksportert utstyret vårt til over 10 land, inkludert Saudi-Arabia, Russland, USA, Brasil og Indonesia, og hjelpe kunder over hele verden med å oppnå enestående produksjonsresultater.
Hos KINGREAL STEEL SLITTER er "Å tilby de beste løsningene for våre kunder" mer enn et motto; det er drivkraften bak alt vi gjør. Vi streber etter å være mer enn bare en produsent - vi tar sikte på å være din langsiktige partner, og støtte virksomheten din i å opprettholde effektiv og pålitelig produksjon samtidig som vi oppnår et konkurransefortrinn i lokale og globale markeder.
Kontakt oss i dag og oppdag hvordan KINGREAL STEEL SLITTER kan gi den perfekte løsningen for dine forretningsbehov!

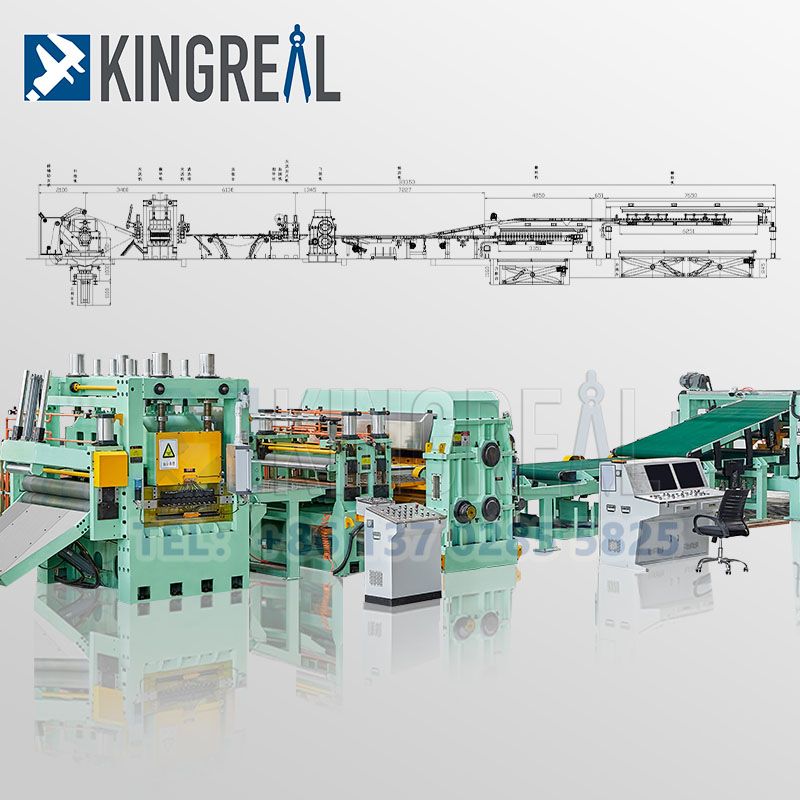

Cut To Length Line Machine
Kutt til lengde-linjemaskinener et spesialisert kuttesystem designet for å behandle metallspoler av forskjellige materialer og tykkelser. Den retter og tverrskjærer spolene til de nødvendige dimensjonene for kunden, og tilbyr høy presisjon. Denne maskinen har også automatiske stablings- og kanttrimmingsprosesser, noe som forbedrer Coil Cutting Machines automatiseringsnivå og nøyaktigheten til det ferdige produktet.
Cut To Length Line består av nøkkelkomponenter som f.eksdecoiler, nivellering, NC (numerisk kontroll) lengdekontroll, flygende skjær og stableenheter. Ytterligere enheter, inkludert materialhåndtering, buffering, føring, transport og utløpsmekanismer, er integrert for å sikre jevn og effektiv drift.
Vanlige parametere for maskiner med skjæring til lengde
Spolemateriale:Stål / rustfritt stål / karbonstål / galvanisert stål / silisiumstål / aluminium / kobberlegeringer
Egenskapene til materialet påvirker utvalget av komponenter i Cut To Length Line Machine.
Spoletykkelse: 0,3 - 20 mm
Jo tykkere materialet er, desto høyere skjærekraft krever maskinen. De flygende skjær- og nivelleringssystemene justeres vanligvis basert på materialtykkelsen.
Spolebredde:500 - 2000 mm
Bredden på materialet bestemmer breddedesignen til avsveilings- og utjevningsenhetene, og rommer et bredt spekter av arkbredder.
Spolevekt:Opptil 35 tonn
Spolevekten bestemmer lastekapasiteten til decoileren i Coil Cutting Machine.
Arbeidshastighet: 20 - 80m/min
Kuttehastigheten varierer avhengig av materialtykkelse og hardhet. Hastigheten kan justeres for å møte ulike krav til produksjonseffektivitet.
Utjevningsnøyaktighet: ±0,1 mm - ±0,5 mm
Utjevningsenheten eliminerer bølger og bøyninger i materialet, og sikrer flathet, noe som direkte påvirker kvaliteten på sluttproduktet.
Kuttenøyaktighet: ±0,1 mm - ±0,2 mm
Det flygende skjærsystemet gir høyhastighets, presis skjæring, sikrer nøyaktighet i kuttelengder, og oppfyller bransjens høypresisjonsstandarder.
Totalt strømbehov:80kW - 300kW
Total kraft avhenger av maskinens konfigurasjon og prosesseringskrav, noe som sikrer stabil drift av alle komponenter.
Arbeidsprosess for skjæring til lengdelinjemaskin
Tralle for å laste spolen -- Decoiler for å mate spolen -- 2-rullers klemmater for å mate spoler fremover -- 6-lags nivelleringsmaskin for presisjonsutjevning -- Høypresisjon kuttet til lengdemaskin -- Beltetransportør for å transportere ark -- Auto stable

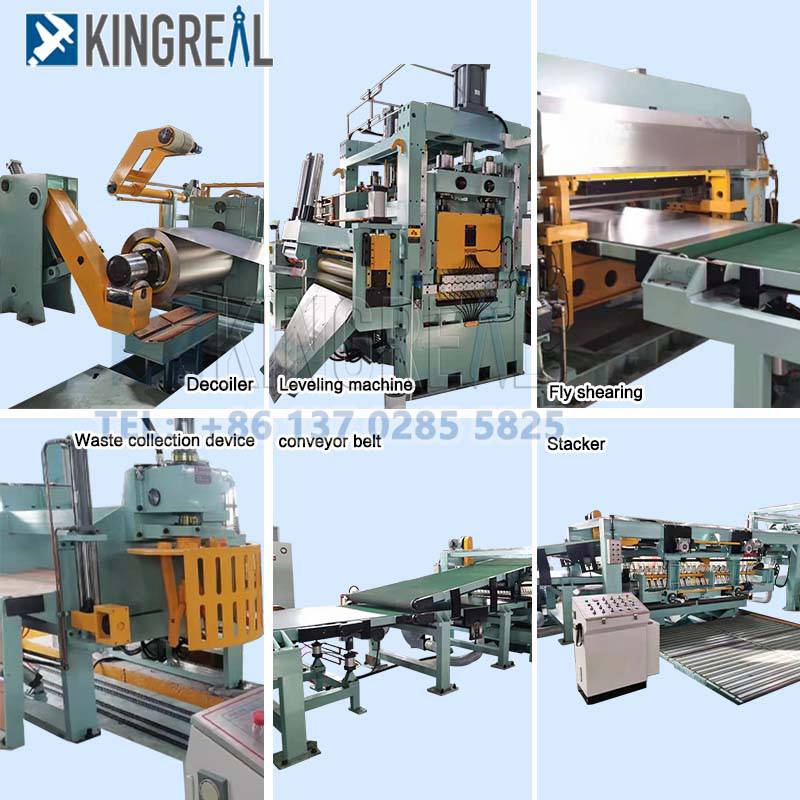

Kutt i lengdelinjekomponent
Den hydrauliske avrulleren har en topptrykkmekanisme med dobbel støtte, dobbel kjegle for å feste stålspolen sikkert. Bevegelsen til maskinbasen i begge ender drives av en hydraulisk sylinder, som gir samtidige driv- og sentreringsfunksjoner. Hovedakslene i begge ender av decoileren er utstyrt med et pneumatisk skivebremsesystem for økt sikkerhet og presisjon under drift.
Fôrings- og fornivelleringsmaskinen bruker et to-rullers klemme- og matesystem kombinert med en fem-valser nivelleringsmekanisme. Motoren driver de øvre og nedre valsene via en reduksjons- og distribusjonsboks, koblet gjennom en universalkoblingsaksel. Den hydrauliske sylinderen er ansvarlig for å justere og trykke ned den øvre valsen for mating, mens elektrisk kraft kontrollerer den øvre valsen for nivelleringsjusteringer.
For å sikre synkronisert drift med nivelleringsenheten, drives motorkontrollsystemet av DC-kontrollsystemet i 590C-serien. Den universelle koblingsakselen er utformet ved hjelp av en mølleindustriell universalaksel for økt holdbarhet og jevn drift.
Sideføringsmekanismen er en viktig komponent i Cut To Length Line Machine, designet for å lede stålstrimler før de passerer gjennom NC Length Measurer. Dette systemet består hovedsakelig av fire overgangsvalser, en solid ramme, seks styrende vertikale ruller og synkroniseringsenheter. Bordet har en rulle-type design uten strøm.
Den vertikale rullegruppen drives av en girmotor, som flytter rullene til midten. Systemet inkluderer også en linjal for å vise åpningen til den styrende vertikale rullegruppen, noe som sikrer nøyaktig innretting av stålstrimlene gjennom hele prosessen.

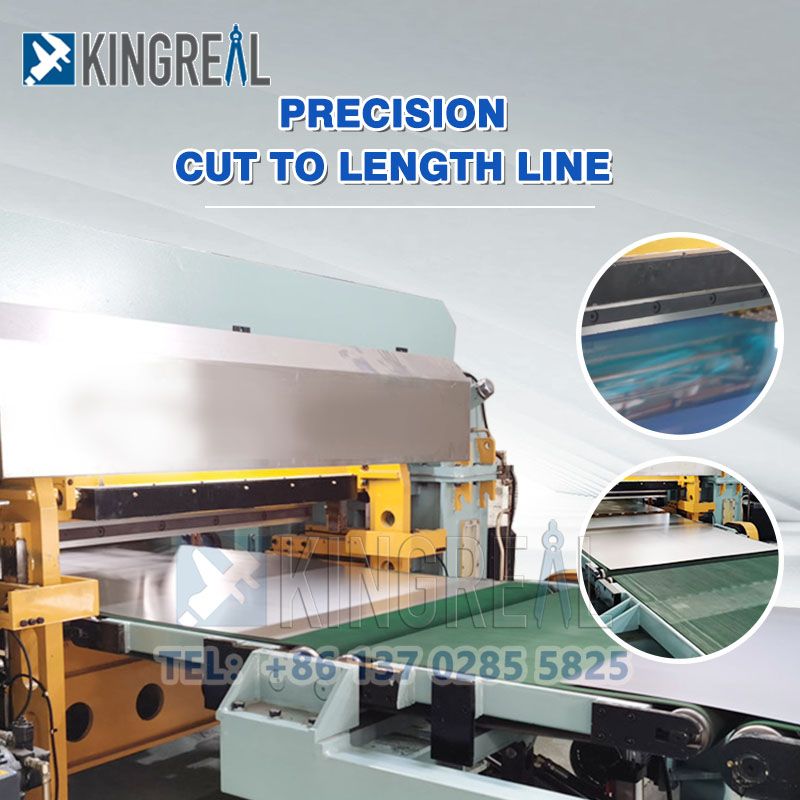

Denne Cut To Length Line Machine inkluderer et høyytelses kuttesystem designet for å kutte stålplater i nøyaktige lengder, målt av NC Length Measuring Machine. Kutteprosessen drives av en servomotor, som sikrer høye kuttehastigheter. Når du skjærer ark med varierende tykkelse, kan gapet mellom saksebladene raskt justeres via servomotoren, kontrollert gjennom et intuitivt menneske-maskin-grensesnitt.
Systemet har firesidig saks med utskiftbare blader, som kan brukes vekselvis for maksimal økonomisk effektivitet. Kutteprosessen fungerer fra bunn til topp, og sikrer at grader rettes oppover, og forhindrer effektivt skade på transportbåndet og forbedrer den generelle materialhåndteringen.
Produktstablemaskinen er en viktig komponent i Cut To Length Line Machine, designet for å samle ferdige arkprodukter som overføres av transportøren. Denne maskinen sørger for at arkene stables automatisk og pent. Lufttrykk og oljetrykkmekanismer jobber sammen for å sikre at stableprosessen er organisert og presis.
Under arkets nedstigning støttes det av en mater for å redusere fallhastigheten, og effektivt beskytte overflaten av arket mot skade. En fotoelektrisk bryter kontrollerer nedstigningen av stableløfteplattformen, og opprettholder passende avstand mellom benkeplaten og arbeidsnivået for å sikre jevn og nøyaktig stabling.
Vanlig type kuttet til lengde
“Cut To Length Line (CTL)er en avgjørende komponent i metallbearbeidingsutstyr og har sett utbredt bruk i ulike bransjer de siste årene. Med den kontinuerlige utviklingen av produksjon og automatisering har bruken av Cut To Length Lines utvidet seg utover tradisjonelle sektorer som konstruksjon og maskiner, og dekker nå bilproduksjon, husholdningsapparater, fornybar energi, romfart og mer. Disse industriene krever i økende grad høyere standarder for materialspesifikasjoner, prosesspresisjon og produksjonseffektivitet.
Etter hvert som disse kravene øker, har valg av riktig coil Cut To Length Line blitt en nøkkelfaktor for fabrikker som sikter mot bærekraftig vekst på tvers av flere sektorer.KINGREAL STÅLSLITER Cut To Length Lineutvikler seg mot personlig tilpasning og fleksible produksjonsløsninger for å møte disse industribehovene.»
"Spoler av forskjellig tykkelse krever vanligvis at Cut To Length Line er utstyrt med blader, flygende sakser og nivelleringsanordninger med forskjellige spesifikasjoner. For tykkere spoler kan det være nødvendig med skjæreutstyr med høyere effekt og kraftigere nivelleringsevner for å sikre jevn fremdrift av produksjonsprosessen."
-Heavy Gauge Cut To Length Line
Heavy Gauge Cut-to-Length Shearing Line er et kuttet-til-lengde-skjæreutstyr spesielt brukt til å behandle tykkere metallspoler (vanligvis i området 6 mm til 20 mm i tykkelse). Sammenlignet med konvensjonelle kutt-til-lengde skjærelinjer, har tykke plate kutt-til-lengde skjærelinjer høyere skjærkraft, sterkere utstyrskonfigurasjon og mer sofistikert kontrollsystem, spesielt designet for å møte skjærebehovene til tykkere materialer.
-Medium Duty Coil Cut to Length Line
Medium Duty Coil Cut to Length Line brukes spesielt for skjæring av metallspoler med en tykkelse mellom 3 mm og 6 mm. Denne typen skjærelinjer brukes vanligvis til å bearbeide mellomtykke stålplater, aluminiumsplater, rustfritt stål og andre materialer, og egner seg for ulike bransjer med høye krav til størrelse og overflatekvalitet. Den mellomstore klippelinjen har en god balanse i klippenøyaktighet, hastighet og utstyrskonfigurasjon, og kan møte behovene til generelle produksjonsmiljøer.
-Light Gauge Coil Cut To Length Machine
Light Gauge Coil Cut To Length Maskin designet for behandling av tynne metallmaterialer. Den kan nøyaktig kutte metallspoler med en tykkelse mellom 0,3 mm og 3 mm til den størrelsen kundene krever ved å nivellere, kutte og skjære. Lett klippelinje brukes vanligvis til bearbeiding av tynnere stålplater, rustfrie stålplater, aluminiumsplater og andre materialer, og egner seg for produksjonsmiljøer med høye krav til presisjon og overflatekvalitet.
Kompakt klippe-til-lengde klippelinje er et lite, effektivt og lite fotavtrykk klippe-til-lengde klippeutstyr. Sammenlignet med den tradisjonelle klippe-til-lengde-skjærelinjen, er den kompakte klippe-til-lengde-skjærelinjen mer kompakt i design og bruker vanligvis en integrert layout, som kombinerer flere produksjonsledd (som avvikling, nivellering, skjæring, klipping, stabling, etc.) til en kompakt enhet, noe som reduserer utstyrets fotavtrykk samtidig som høy produksjonseffektivitet og prosessnøyaktighet opprettholdes.
-Kutt i lengdelinjemaskin med dobbel stabler
En av de fremtredende egenskapene til vår kuttet-til-lengde-linje er dens doble stabledesign, som muliggjør samtidig håndtering av to stykker materiale. Denne innovasjonen øker produksjonshastigheten betydelig og øker den generelle produktiviteten. Hvis du er interessert i å lære mer om denne effektive løsningen, ikke nøl med å ta kontakt med oss i dag!
-Ulik skjæretype kuttet i lengdemaskin
"Kutt-til-lengde skjærelinjer har forskjellige skjæretyper for å imøtekomme forskjeller i materialtykkelse, egenskaper, produksjonsbehov og industriapplikasjoner. Disse ulike skjæremetodene muliggjør mer presise kutt, øker produksjonseffektiviteten og minimerer materialavfall.»
Fordel med KINGREAL STEEL SLITTER Cut To Length Machine
Vår Cut to Length Line er omhyggelig utformet og høyautomatisert for å møte de spesifikke behovene for å kutte ulike metallplater i lengde. Ved å sikre at hver enhet gir effektiv og stabil kutteytelse, fokuserer vi på å forbedre produksjonseffektiviteten samtidig som vi reduserer materialavfall. I tillegg tilbyr det tekniske teamet fra KINGREAL STEEL SLITTER skreddersydde produksjonsløsninger for å imøtekomme individuelle kundekrav, og optimerer skjæreprosessen for ulike bransjer.
Spolen kuttet til lengdelinjen bruker et sofistikert automatisert kontrollsystem, inkludert en PLS (Programmable Logic Controller), servomotorer og høypresisjonskodere. Denne banebrytende teknologien garanterer at arkene kuttes nøyaktig til ønsket lengde, noe som øker den totale produksjonseffektiviteten betydelig og sikrer presisjon på tvers av ulike materialtyper.
Utstyrt med en nivelleringsanordning med dobbel rulle eller flervals, fjerner vår Cut to Length-maskin effektivt bølger og bøyninger fra metallplater. Dette sikrer at hvert ark er svært flatt og ensartet, og oppfyller de strenge kvalitetsstandardene våre kunder krever. Vår nivelleringsmekanisme er ideell for å produsere ferdige produkter av høy kvalitet, og bidrar til den generelle overlegne ytelsen til spolskjærelinjen.
Vår kutte-til-lengdemaskin tilbyr skjærenøyaktighet innenfor ±0,1 mm, som er ideell for behandling av et bredt spekter av materialer som kaldvalset stål, rustfritt stål og aluminiumslegeringer. Skjærebladene er laget av høyfast legert stål, noe som gjør dem slitesterke og holdbare. Dette sikrer høy ytelse, langsiktig pålitelighet og minimalt vedlikehold.
Design- og produksjonsprosessen til vår coil cut to length line prioriterer overflatebeskyttelse for å bevare integriteten til metallplatene. Egenskaper som forkrommede ruller, polyuretanruller, stativer for mottak av materialer og blåsere spiller en viktig rolle for å beskytte brettoverflaten. Disse beskyttende komponentene forhindrer riper og skader under kutte- og håndteringsprosessen, og sikrer en finish av høy kvalitet.
Hvordan få skreddersydde løsninger for kuttet til lengde?
Send oss dine produksjonskrav og vi starter tilpasningen med en gang!
1. Spolemateriale
2. Spolebredde
3. Spoletykkelse
4. Spolevekt
5.Skjærelengde
