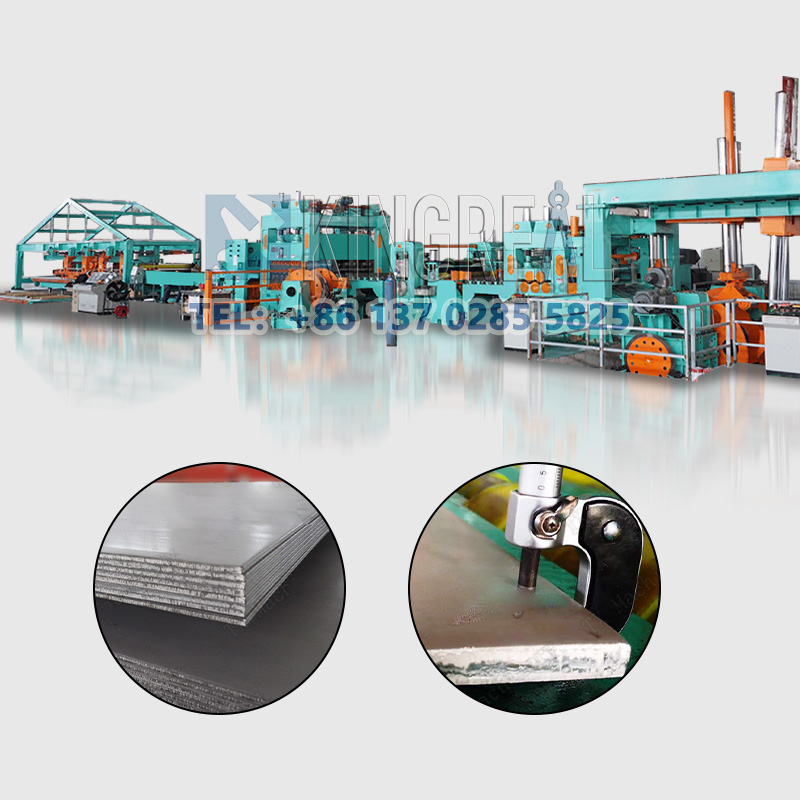

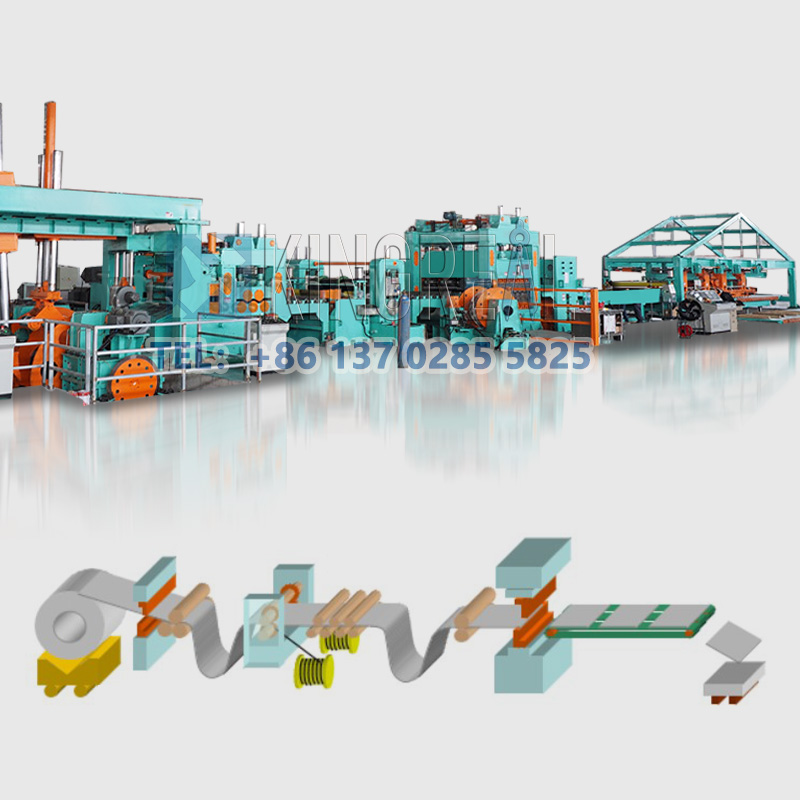

Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER kan gi både kuttet til lengde, høyhastighets kuttet til lengde-maskin, enkelt kuttet til lengde-linje og denne tunge gauge kuttet til lengde-maskinen, som kan nøyaktig kutte til lengde av varmtvalset stål, kaldvalset stål, rustfritt stål, silisiumstål og annen metallproduksjonsprosess for en helautomatisk produksjonsprosess.

Breakout På Heavy Duty Cut To Length Line

På grunn av sin høye styrke, gode seighet, enkel bearbeiding og forming og god sveiseevne, er tykk platemetallspiral mye brukt i ulike industriområder, for å møte behovene til forskjellige bransjer. Heavy Gauge Cut To Length Line-etterspørselen øker, bearbeiding av tykk platemetallspole for de høyere kravene til utstyret, fra nivellering av avviklingsutstyr til skjæring og stabling. Kravene til det bærende området er mye høyere enn for andre tykkelser av platemetall.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line er spesielt designet for å behandle spoler med et tykkelsesområde på opptil 6-20MM ved hjelp av decoiler, rettetang, måling, kuttet til lengdemaskin og stabling.

Teknisk spesifikasjon av Heavy Gauge Cut To Length Line

Arbeidsprosess med tunge spor som er kuttet i lengde

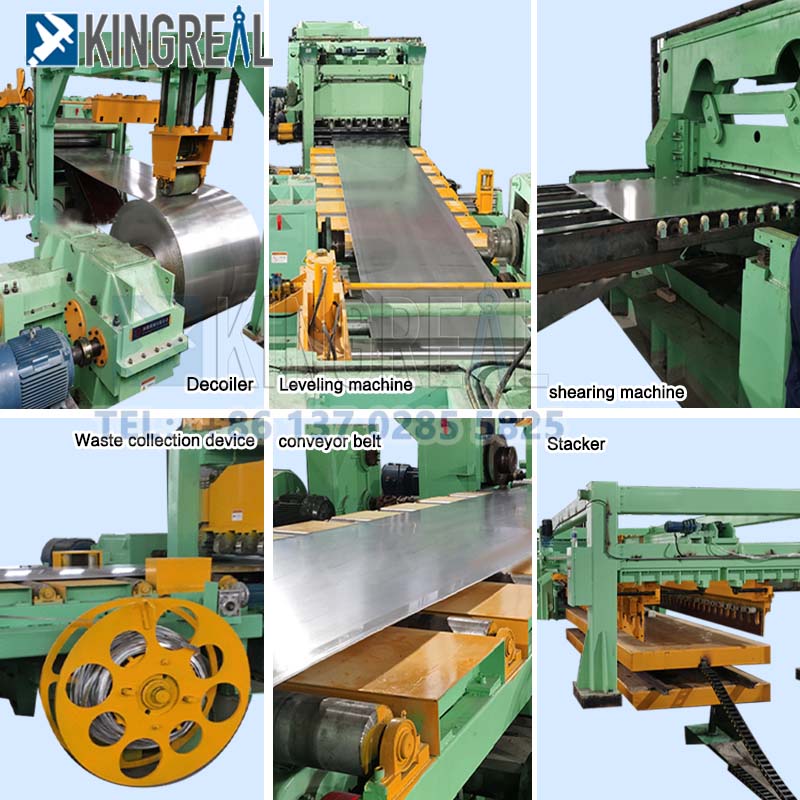

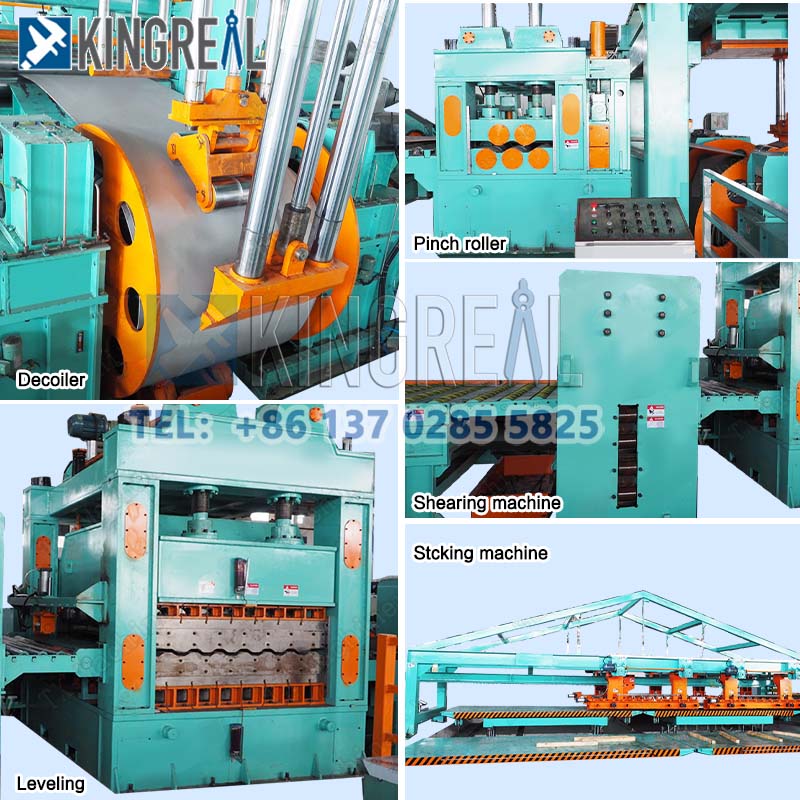

Hydraulisk decoiler-- Ramme Hydraulisk Pilotmaskin--Syv-rulls nivelleringsmaskin--Dobbelthodetrimmer - Scarp Collector - Elleve-rulls nivelleringsmaskin - Pneumatisk dimensjoneringsenhet - Bakbordmater - Hydraulisk skjæremaskin - Stablemaskin

Mer spesifikasjoner om Heavy Gauge Cut To Length Line

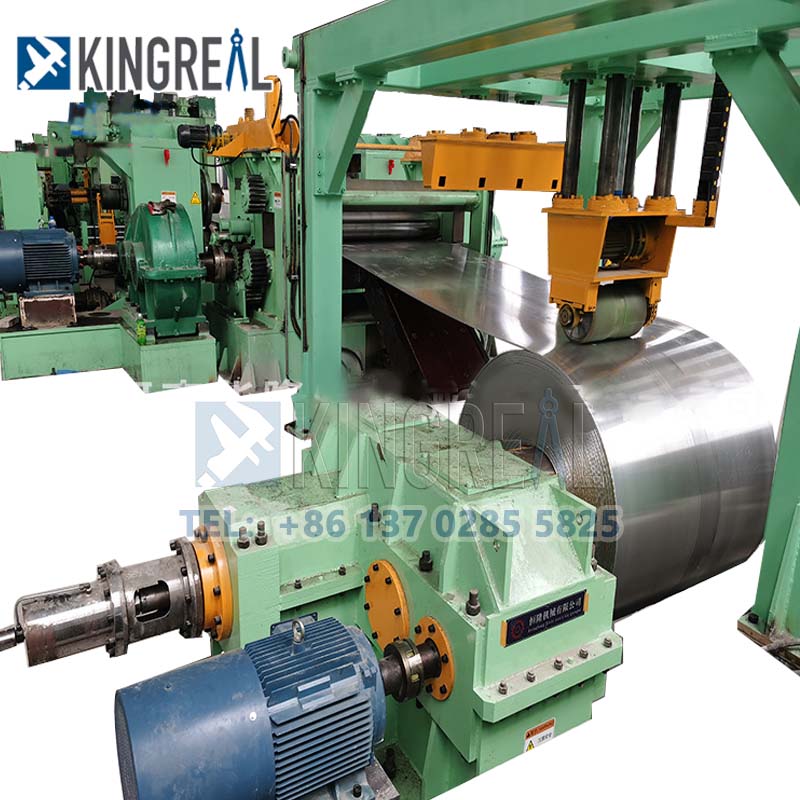

• Hydraulisk dobbeltkjegleavruller

a. Kapasitet: 30T

b. Bremsespesifikasjoner: 4-DBH205

c.materialramme løfteslag 650mm (løft direkte til spolen, kan komme til materiale stålforing fjernet)

d.Adopting dobbeltlager dobbelt kjegle topptrykk type mekanisme for å klemme stålspolen, bevegelsen av den andre enden av maskinbasen drives av hydrauliske sylindre og har funksjonen av samtidig drivsentrering, spindelen i den andre enden av uncoileren er designet med pneumatisk skivebremseanordning.

• Syv-rullers fornivelleringsmaskin

Den tar i bruk strukturen med to-vals fastspenning og -mating og fem-valser nivellering. Motoren driver de øvre og nedre valsene gjennom reduksjons- og distribusjonsboksen gjennom den universelle koblingsakselen, den øvre valsen justerer og trykker ned for matingen utføres av den hydrauliske sylinderen, og den øvre valsen justerer og trykker ned for utjevning utføres av den elektriske kraften. Med tanke på den synkrone driften av førskolemaskinen og nivelleringsverten, styres motorstyringen av det amerikanske DC-kontrollsystemet PARKER590C-serien. Den universelle koblingsakselen bruker møllens industrielle universalaksel.

Utjevningsrullens diameter: Φ220mm

Avstand mellom utjevningsrulle: 260 mm

Antall ruller: 2+5 ruller

Rullemateriale: GCr15 smidd stål med herdet og middels frekvensherdet (HRC60)

Hovedmotoreffekt: 132KW DC

Motoreffekt for justering:  2-7,5KW

Hovedreduksjon:   JZQ850

Justeringsredusering: 2-BWY4 Svingreduksjon

• Dimensjonering av enhet

a. Funksjon: Forhindre at arket renner ut av form under kjøring, og regulere arket inn i utjevningshovedmaskinen. Den består av maskinbase, grensevalse, støttende seteslide, styrerulle og justeringsanordning. Vertikale styreruller er anordnet på begge sider av arkbredderetningen, og styrerullerammen er festet på den respektive sleiden, som beveger sleiden på føringssøylen i retning av arkbredden gjennom motoren ved hjelp av valsetrådmutterbetalingen, for å tilpasse seg de forskjellige platebreddene. Justeringen er motorisert.

b.Justeringsområde: 900~2000mm

Styrevalsemateriale: Gcr15(HRC60)

Justeringsmotor: 2~3KW

Justeringsreduksjon: 2-WPDKS135Snekkereduksjon

• Hovedkuttet til lengdelinje

Funksjon: Klippmaskinen utfører hovedsakelig oppgavene med hodeskjæring, haleklipping, sideklipping, langsgående klipping og klipping i lengde.

Materialtilpasning: Den er egnet for stålplater med forskjellig tykkelse og materialer, som vanlig karbonstål, høykvalitets lavlegert stål, legert stål, rørledningsstål og rustfritt stålplate.

Grad av automatisering: hele prosessen fungerer automatisk, reduserer manuell drift og forbedrer produksjonseffektiviteten.

Nøyaktig måling: med høy presisjonsmåling for å sikre nøyaktig kuttestørrelse.

Justering av skjærbladgap: Skjærbladets sidegap kan justeres for å sikre skjærekvalitet.

a.Modell: Hydraulisk brems

b. Slag per minutt: 8~12 ganger

c. Bladmateriale: Cr12Mov

d. Motoreffekt: 55KW

• Konverter

Fôringsstasjon:

a.Den består av en ramme, et svingrullebord, en transportørrullebane og en kraftenhet. Dens funksjon er å legge den flate platen inn i kastemaskinen.

b. Motor: 7,5KW

c.Reduksjon: BWY4 Svingredusering

Hovedmater:

a.Den består av maskinbase, plakett, glider, kasterulle og kraftenhet. Kastemateriale løfting og senking av øvre rulle for pneumatisk implementering. Transmisjonen er mekanisk. Dens funksjon er å mate platen inn i hagebordet.

b. Motor: 7,5KW

c.Reduksjon: BWY4 Svingredusering

• Stablemaskin

Stablebord: Det består av stålplater og stålseksjoner sveiset sammen. Dens funksjon er å stable den kalibrerte flate platen. Lengde 12 meter.

Pneumatisk lager: Den består av ett sett med utjevningsanordning for lengdegrenser og tre sett med utjevningsanordning for tverrgående grenser. Både begrensnings- og justeringsmekanismene kan justeres i henhold til ulike brettbredder, og justeringen er manuell. Den materialrettende utførelsen er en pneumatisk aktuator.

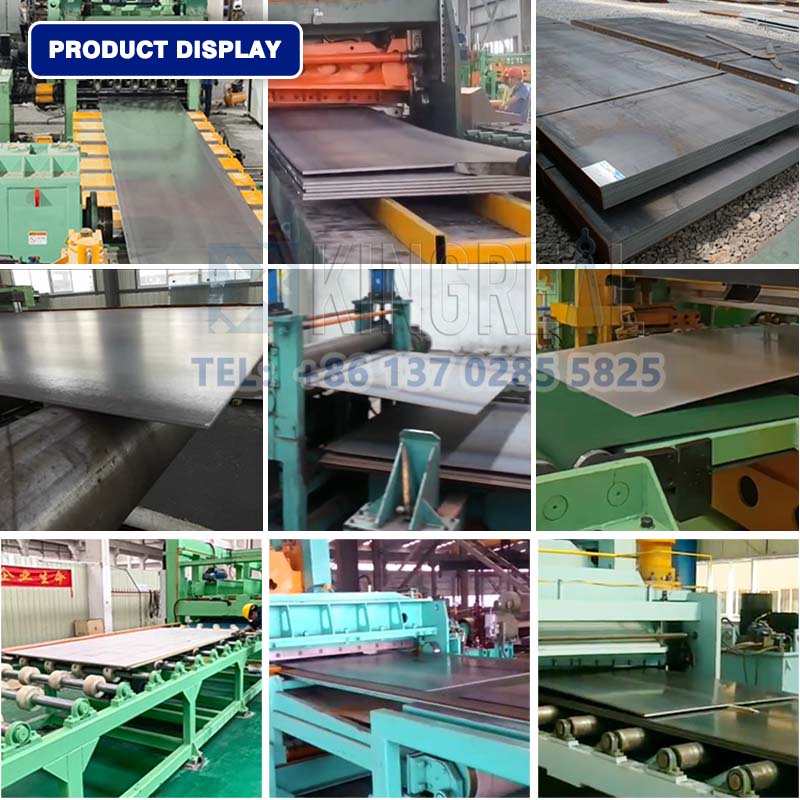

Sluttproduktvisning

KINGREAL STEEL SLITTER Service for tung gauge kuttet i lengdelinje

1. Fullt spekter av tilpassede tjenester, i henhold til kundens plateproduksjonsbehov for å gi tunge gauge kuttet til lengde linjetegning design, kan konfigureres med valget.

2. Tilveiebringe ulike konfigurasjoner for tunge spor som er kuttet til lengde, for eksempel lastevogn, trimmeanordning, automatisk stabling, automatisk tømming, etc.; realisere helautomatisk produksjon.

3. Gi en rekke tilbehør for å sikre stabiliteten og levetiden til den tunge måleren som er kuttet til lengdelinjen;

4. ingeniører lokale etter-salg service garanti, kan veilede installasjonen av tunge gauge kuttet til lengde linje på stedet.

5. 24/7 on-line ettersalgsservice, teknisk svar.

Vanlige spørsmål om Cut To Length Line

1/ Hva er den maksimale tykkelsen på stålplaten din tilskjæringslinjemaskin kan kutte?

 KINGREAL STEEL SLITTER kuttet til lengdelinjer kan kutte metallmaterialer med tykkelser fra 0,2 mm til 25 mm. Den spesifikke modellen som anbefales vil avhenge av dine krav.

 2/Hvor lenge varer maskinbladene til skjæring i lengde?

 Levetiden til maskinblader som kuttes i lengde avhenger av materialet som kuttes og bruksfrekvensen. KINGREAL STEEL SLITTER tilbyr også skreddersydde blader i legert stål for å forlenge levetiden.

 3/Hvilke materialer er egnet for å kutte linjer i lengde?

 KNGREAL kuttet til lengdemaskiner er først og fremst egnet for stål, rustfritt stål, karbonstål, aluminium, kobber og andre metallmaterialer.

4/Hva om kutt til lengdemaskinen bryter sammen?

 KINGREAL STEEL SLITTER kuttet til lengdemaskiner er av svært pålitelig kvalitet. Hvis noen deler er skadet, vil KINGREAL STEEL SLITTER gi deg reservedeler.

5/Hvilke typer kutt til lengdemaskiner tilbyr du?

 KINGREAL STEEL SLITTER vil tilby kuttet til lengdemaskiner som matcher kundens faktiske prosjektkrav, inkludert prosesseringsmateriale, materialtykkelse, bredde, lengde og kuttemetode. Og KINGREAL STEEL SLITTER kan også utstyre kutt-til-lengde-maskiner med spesielle komponenter.
