Sløyfeskjæringslinjen er skreddersydd for kunder som krever høyhastighetsbehandling av tynne, høypresisjonsmaterialer for å produsere flere smale strimler med eksepsjonell nøyaktighet.
|
Sløyfeskjæringslinjen er skreddersydd for kunder som krever høyhastighetsbehandling av tynne, høypresisjonsmaterialer for å produsere flere smale strimler med eksepsjonell nøyaktighet. Den er mye brukt i sektorer med strenge krav til presisjon i båndskjæring – slik som bilindustrien, elektronikkindustrien og husholdningsapparater. Gjennom en vitenskapelig konstruert layout oppnår løkkeskjæremaskinen svært effektive og presise slisseoperasjoner. En sentral designfunksjon - og kjerneforskjellen som skiller sløyfeskjæringslinjen fra standard metallspaltelinjer - er inkorporeringen av en sløyfeakkumulator i pit-stil som er plassert i utstyrets fundament. Den faktiske dybden og lengden av denne gropen bestemmes spesifikt basert på tykkelsen på metallstripen og den tiltenkte slissehastigheten; disse dimensjonene styrer direkte slissepresisjonen og driftsstabiliteten til løkkeskjæremaskinen.
For tynnere strimler – som har høy duktilitet og er utsatt for deformasjon – er det vanligvis nødvendig med en dypere grop for å sikre at stripen forblir stabilt avslappet i sløyfeakkumulatoren, og derved forhindre rynking eller sideavvik under slisseprosessen. Omvendt, for tykkere strimler - som viser større stivhet og motstand mot deformasjon - er en lengre grop nødvendig for å imøtekomme strimmelens bufferkrav. Dessuten, etter hvert som spaltehastigheten øker, blir kravene til gropens dybde og lengde mer krevende. Bare ved å tilfredsstille disse eksakte kravene kan sløyfeskjæringslinjen maksimere høyhastighetsspaltepotensialet samtidig som den forsikrer at slissekvaliteten forblir kompromissløs, og garanterer dermed at systemet kjører konsekvent med ekstrem nøyaktighet og effektivitet. |
 |
●Høyeffektiv drift — Maksimal produksjonshastighet kan nå opptil 230 m/min, med hastigheter som er fleksibelt justerbare for å møte spesifikke driftskrav. ●Multi-Strip Slitting — Sløyfeskjæringslinjen er i stand til samtidig å skjære materialet i så mange som 40 smale strimler i en enkelt omgang. ●Fullautomatisering — Sløyfeskjæremaskinen er integrert med en spole-oppbevaringsarm av krysstype og en automatisert spaltepakkelinje for å minimere krav til manuell arbeidskraft i størst mulig grad.
(1) Enkel sløyfe-sløyfelinje
(a) Sløyfesløyfe med én inngang:Kjernedesignprinsippet i denne konfigurasjonen innebærer å plassere en sløyfeakkumulator før skjæreenheten. Denne spesielle arkitekturen forbedrer skjæringsnøyaktigheten betraktelig og effektiviserer sløyfeskjæringslinjens slisseprosess. Denne utformingen slutter tydeligvis å skli ved spaltebladene ved å tillate enten mikrospennings- eller nullspenningsspalting, og sikrer dermed dimensjonsnøyaktigheten til spaltestrimlene - en viktig faktor for løkkeskjæremaskinens evne til å møte store presisjonskrav til produksjon.
I tillegg strømlinjeformer hele sløyfeskjæremaskinens struktur og reduserer produksjonskostnadene og vedlikeholdskompleksiteten, samtidig som den forbedrer driftseffektiviteten, trenger ikke decoileren en ekstra selvsentrerende mekanisme, da selve sløyfen inkluderer en.
(b) Single-Exit Loop Slitting: Denne designkonfigurasjonen er preget av plasseringen av en løkke etter sliteren. Etter skjæreprosessen mates spaltestrimlene inn i en spenningsfri løkke som ligger mellom spaltemaskinen og strammeenheten; dette representerer en av de mest utbredte enkeltsløyfedesignskjemaene som for tiden brukes i sløyfesløyfelinjer. For skjæring av tynne strimler kan det være nødvendig med et kantføringssystem på inngangssiden for å sikre stabil avvikling av spolen under skjæreprosessen og for å forhindre at remsefeilinnretting kompromitterer slissenøyaktigheten. Denne tilnærmingen tjener to primære funksjoner: For det første forhindrer den effektivt problemer knyttet til asynkron rekyl mellom individuelle strimler - ofte forårsaket av variasjoner i strimmeltykkelse - ved nøyaktig å kontrollere rekylspenningen for å sikre pen og jevn spolevikling.
For det andre tillater inkluderingen av en løkke på utgangssiden at strimlene flyter fritt bort fra slissebladene, og eliminerer derved bladslitasjen som typisk er forbundet med slissing under spenning; dette forlenger effektivt levetiden til bladene og reduserer vedlikeholdskostnadene for utstyret. I tillegg, fordi utgangsseksjonen opererer under en spenningsfri tilstand, forhindrer den effektivt deformasjonsfenomener - som "halsing" (strimmelinnsnevring) - og garanterer ytterligere kvaliteten på spaltestrimlene.
(2) Sløyfelinje med dobbel sløyfe

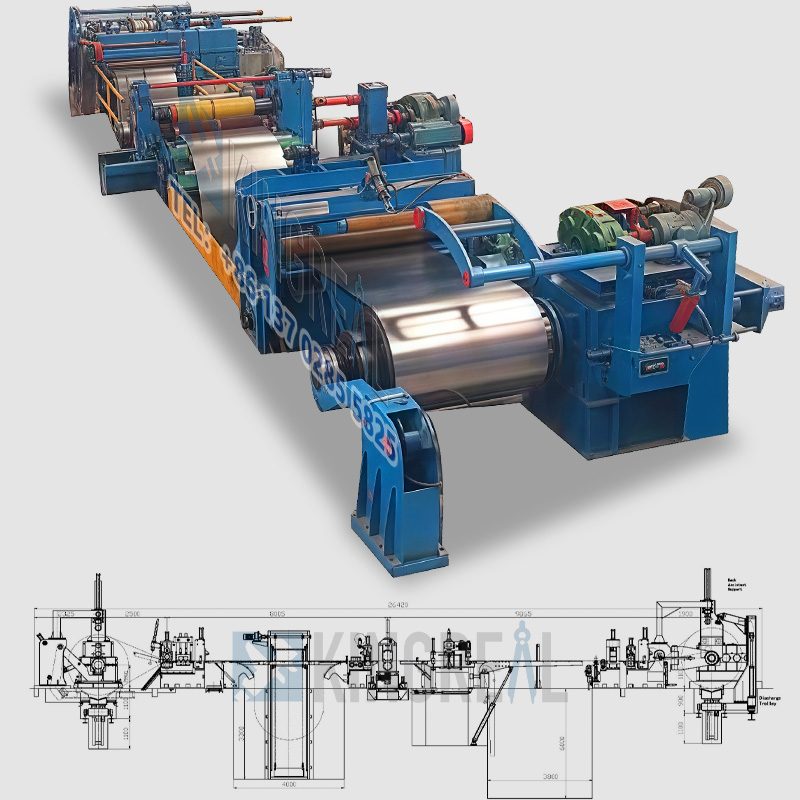

Kjernetrekket til den doble sløyfeskjæremaskinen er inkorporeringen av to sløyfer i pit-stil, strategisk plassert på forskjellige nøkkelsteder for å jobbe i tandem. Dette samarbeidsarrangementet forbedrer slisseytelsen og stabiliteten til linjen ytterligere, noe som gjør den ideell for høyhastighets slisseapplikasjoner som involverer tynne materialer der ekstremt høye standarder for slissekvalitet kreves.

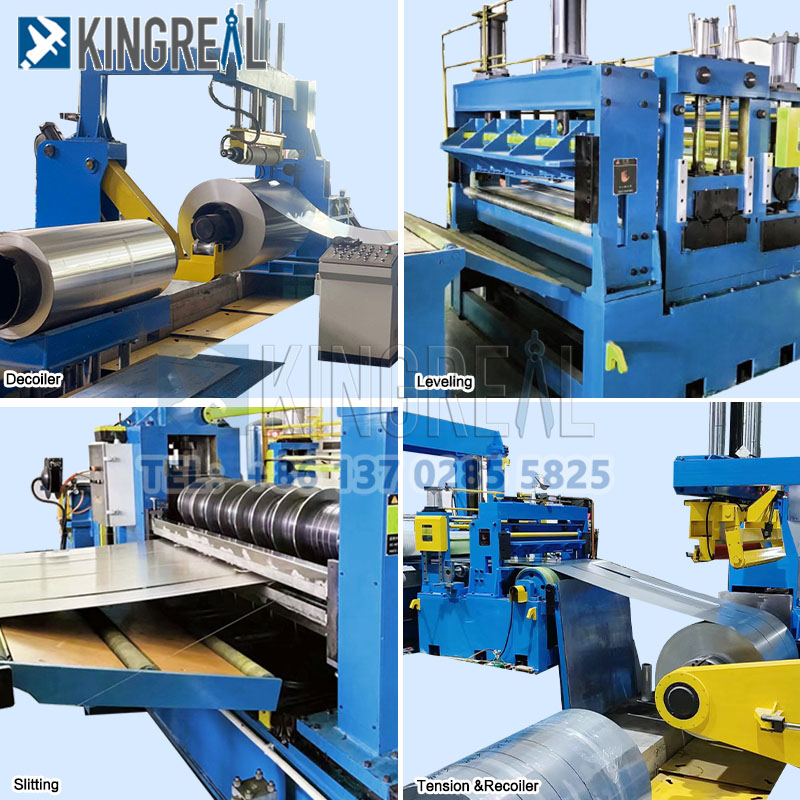

Den første sløyfen er plassert mellom decoileren og skjæremaskinen, og fungerer som en kritisk komponent som muliggjør kontinuerlig og synkronisert drift av hele linjen. Dens primære funksjon er å buffere og tilpasse hastighetsforskjellen mellom avviklingsprosessen og slisseprosessen. Ved å gjøre det sikrer det at avviklings- og slisseoperasjonene fortsetter kontinuerlig og i perfekt synkronisering, og forhindrer dermed problemer som strimmelstrekking, deformasjon eller slisseavvik som ellers kan oppstå fra hastighetsfeil. I mellomtiden forblir stållisten i gulvgropen i en helt avslappet tilstand. Skjæreren trekker stripen fra gropen for behandling; siden det ikke er noen motspenning tilstede under slisseoperasjonen, er genereringen av grader effektivt minimert, og dermed forbedres kantkvaliteten til slissestrimlene betydelig.
En andre løkkegrop er plassert mellom skjæremaskinen og strekk-/rekylenheten. På grunn av spaltningsinduserte spenninger og iboende tykkelsesvariasjoner i selve den valsede spolen, viser de individuelle strimlene som produseres etter slissingen ofte små forskjeller i lengde. Uten riktig regulering ville dette avviket forstyrre rekylprosessen, og kompromittere både produksjonseffektivitet og produktkvalitet. Denne sløyfegropen imøtekommer og kompenserer effektivt for disse lengdevariasjonene, og sikrer dermed kontinuiteten i slisse- og rekyloperasjonene og eliminerer behovet for produksjonsstans for å utføre justeringer. Videre letter tilstedeværelsen av denne sløyfegropen den synkroniserte kontrollen av motorene som driver skjæremaskinen og rekylenheten.
 |
 |
Merk: Selv om en løkkegrop ikke er strengt obligatorisk for hver konfigurasjon av metallskjæremaskin, er den helt avgjørende for høypresisjonsapplikasjoner, tynne materialer, høyhastighetsoperasjoner og flertrådsspalteprosesser. Omvendt kan enkelt skjærelinjer designet for materialer med standard gauge og lavere driftshastigheter drives med hell uten en sløyfegrav.
1) Hvordan fungerer en løkkeskjæringslinje?
En løkkeskjæremaskin vikler opp en metallspole, skjærer den i smalere strimler ved hjelp av roterende kniver, og rekylerer strimlene tilbake for videre bearbeiding eller frakt.
2) Hvilke materialer kan bearbeides med en sløyfesløyfelinje?
Løkkeskjæremaskiner kan behandle ulike metaller, inkludert stål, rustfritt stål, aluminium, kobber, silisiumstål, PPGI og mer.
3) Hva er fordelene med automatisering i sløyfespaltelinjer?
Automatisering kan forbedre nøyaktigheten og konsistensen til smale strimler, redusere manuelt arbeid, øke produksjonen og minimere menneskelige feil.
4) Hvor ofte bør en løkkeskjæremaskin vedlikeholdes?
Vedlikehold av sløyfesløyfelinjer er delt inn i daglige inspeksjoner og periodiske overhalinger. KINGREAL STEEL SLITTER-teamet vil gi anbefalinger basert på kundens bruksfrekvens og andre faktorer.
5) Hva er levetiden til spalteblader?
Levetiden til spalteblader påvirkes av produksjonsvolum, driftsforhold og materialegenskaper. Variasjoner i bladsammensetning og bruk påvirker vanligvis levetiden.
