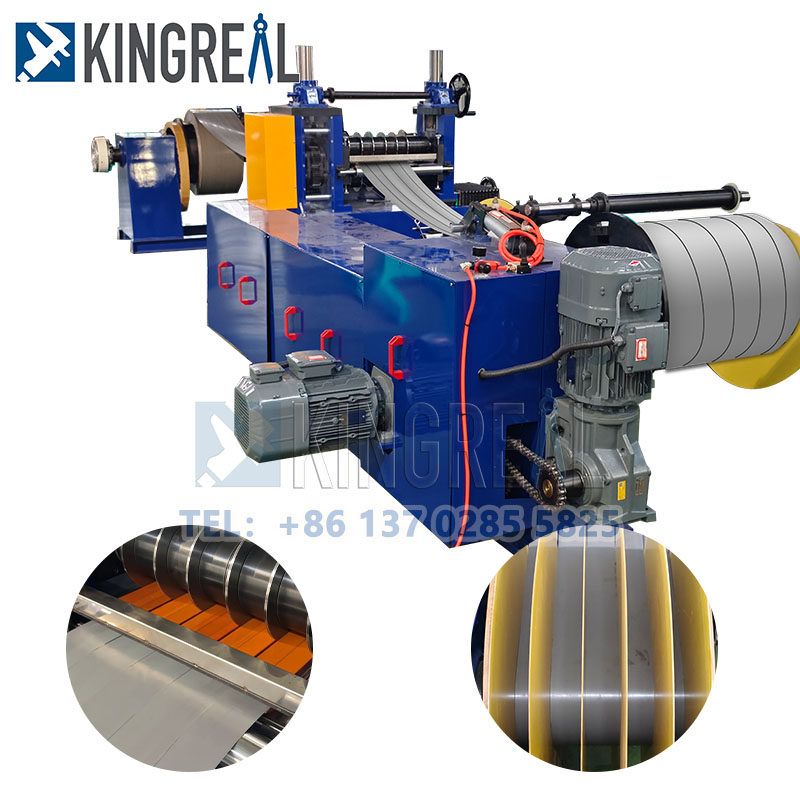

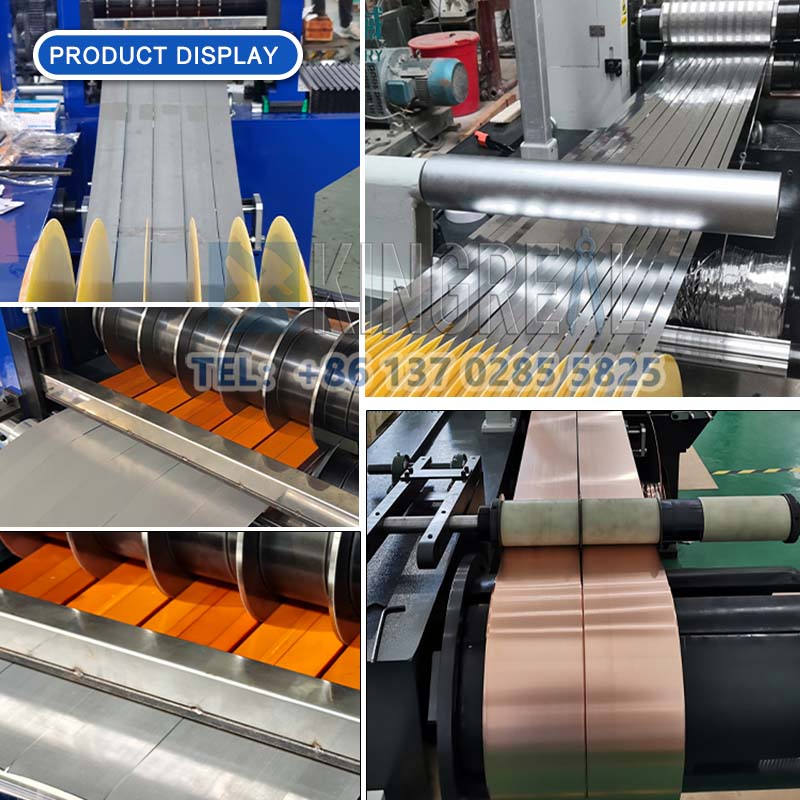

Kingreal Steel Slitter tilbyr enEnkel spiralspiralemaskinfor kunder med lavere budsjett. Denne enkle spiralspislinjen brukes først og fremst til å spalte brede spoler i smale strimler skreddersydd etter kundens behov og deretter spole dem tilbake til produksjonslinjen.

Denne enkle spiralspiralemaskinen er designet for å imøtekomme behovene til kunder med lavere presisjons- og spolebreddekrav. Kingreal Steel Slitter tilbyr også en forenklet versjon av den enkle spiralspislinjen. Denne enkle spiralspiralmaskinen minimerer utstyrskravene mens du fortsatt oppfyller behovene til en enkel spiralspiral.

Både den enkle spiralspisemaskinen og standard metallspisemaskin kan behandle en rekke metallmaterialer, inkludert kaldvalset og varmvalset karbonstål, silisiumstål, tinplate, rustfritt stål og belagte materialer, osv., Tilbyr presis spalt og automatisk drift.

Arbeidsflyt av enkel spiralsporingsmaskin

Lastingsspole → Dekoiling → Kobling → Skjær → Looping → Veiledning → Slitt → Rewinding Scrap → Looping → Spenning → Rekyling → Loadingsspoler

Parametere for enkel spiralspislinje

Modell	Materialtykkelse (mm)	Materialbredde (mm)	Antall strimler	Fart	Spolevekt	Bemerke
Modelll 1	0,1-1	80-350	8-30	50-100	3	Tekniske parametere og utstyrskonfigurasjon kan bestemmes i henhold til kundebehov
Modelll 2	0,2-2	80-350	6-30	50-150	3
Modelll 3	0,2-2	80-450	6-30	50-150	5
Modelll 4	0,2-2	80-650	6-30	50-150	7
Modelll 5	0,2-2	80-800	6-30	50-150	7
Modelll 6	0,1-1	500-1300	12-30	50-200	7/15
Modelll 7	0,3-2	500-1600	12-30	50-200	7/15
Modelll 8	0,3-3	500-1600	8-30	50-180	15
Modelll 9	0,3-3	900-1800	8-30	50-180	20
Modelll 10	1-4	900-1600	6-30	50-120	20
Modelll 11	1-6	900-1600	6-30	30-80	30
Modelll 12	2-12	900-1600	5-30	20-50	30

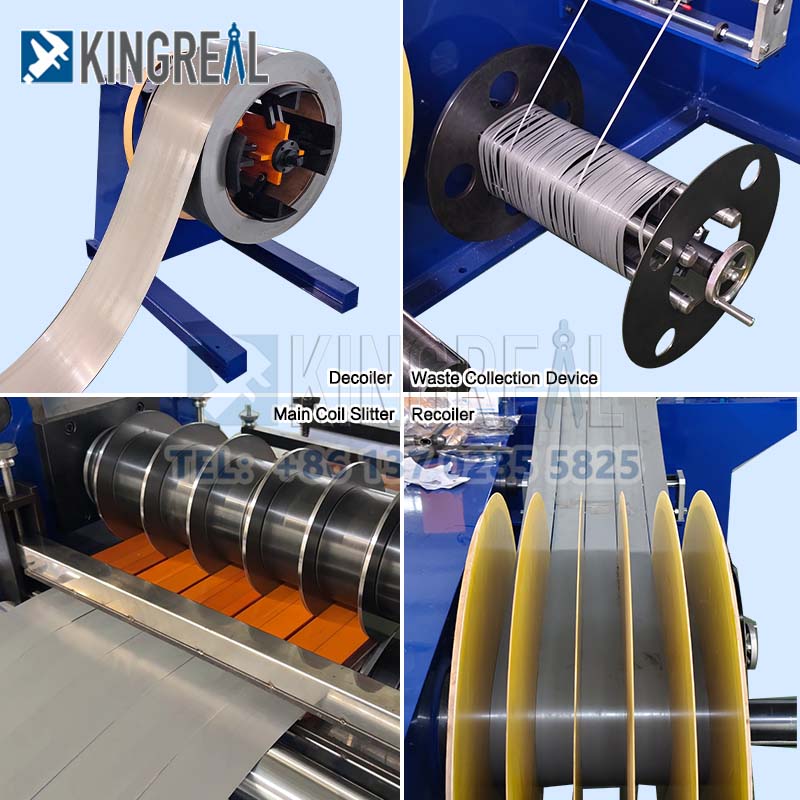

Hovedkomponenter i enkel spiralspislinje

en. Hydraulisk spolebelastningsvogring for enkel spiralspiralemaskin

1. Hovedkomponenter: sveiset stålstruktur, bevegelige hjul, fire guide -søyler, drivaksel, etc.

2. Maksimal belastning: 10 tonn, 1,1 kW Cycloidal Pinwheel Motor, reisehastighet 6 m/min.

3. Hydraulisk stasjon: Kan løfte spoler under 10 tonn opp og ned, med et maksimalt slag på 500 mm. Hydraulisk sylinder: FA-φ125 mm (ett sett).

b. Hydraulisk dekoiler for enkel spole -spaltelinje

1) Hovedkomponenter: sveiset stålstruktur, fire buede kniver, kileformet skyvefase, dorn, sideplater, lagre, lagersete, pneumatisk skivebrems, etc.

2) Utvidelses- og tilbaketrekningsområde: φ460 mm til φ520 mm × 850 mm.

3) Maksimal belastning: 10 tonn.

4) Hydraulisk stasjon: utvidelse og tilbaketrekning utføres med push-pull hydrauliske sylindere; Hydrauliske sylindere: FA-φ200 mm (1 sett)

5) Motorisk kraft: 4,0 kW Cycloidal Pinwheel Motor + Oververter, kjededrevet fôr

6) Trykk på Roller: 1.1 kW Cycloidal Pinwheel Motor

c. Hydraulisk støttearm for enkel spiralsmaskin

Formål: Støtter hoveddekoilerarmen og øker hjulets rotasjons treghet.

Envaltstruktur, hydrauliske sylinderheiser og senkes.

Under avvikling stiger støttearmen for å støtte dekoilerarmen; Under belastningen synker støttearmen.

d. Peeler, trykk rull, hydraulisk skjær for enkel spole -spaltelinje

Hovedstruktur: sveiset stålplate

Trykk på Roller: φ250 × 1050mm, sømløs rør, polyuretan gummibelegg, 18,5 kW konvensjonell motor med variabel frekvensstasjon

Hydraulisk skjær: sveiset stålplate ramme, støpt stålbladbase

Cutter: Fir-sidig blad, materiale: CR12MOV, hardhet: 60 ± 1

Hydraulisk stasjon: Hydraulisk sylinder: FA-φ100mm, 2 sett

e. Looping grop og bro for enkel spiralsmaskin

Hovedstruktur: sveiset stålplate

Hydraulisk stasjon: CA-φ80mm, 1 sett med hydrauliske sylindere kontrollerer broheving og senking

f. Manuelle sideguider for enkel spiralspislinje

1. Hovedkomponenter: stålplate, trykkrulleenhet, polyuretan gummihjul, skruehjul, elektrisk justering, etc.

2. Sideguide Rollers: Materiale: CR12MOV, Høytemperatur slukket og temperert, HRC 580-620, 2 ruller på hver side

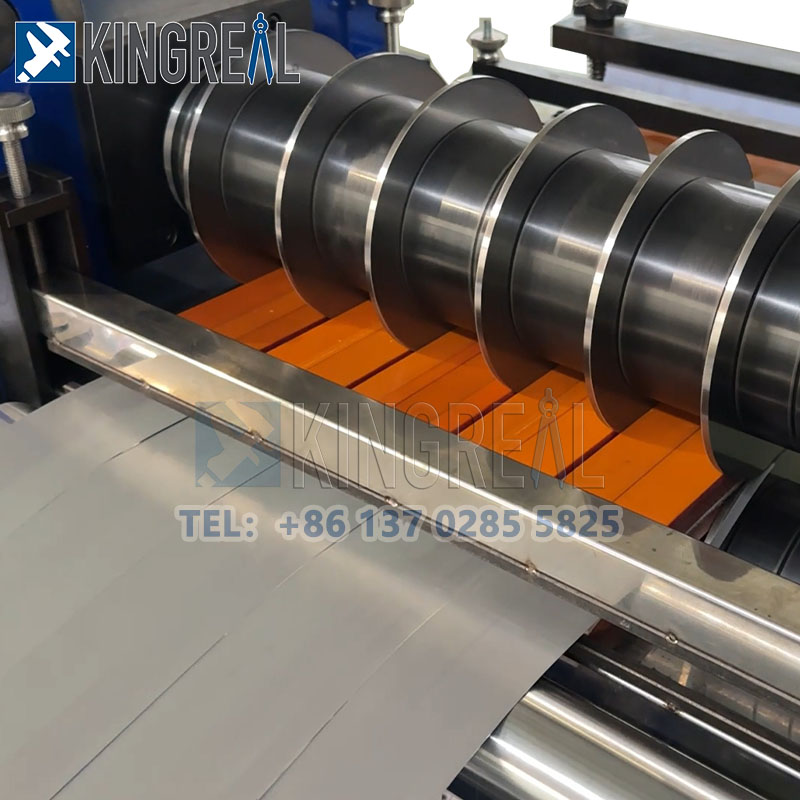

g. Spaltemaskin for enkel spiralspislinje

1. Hovedkomponenter: Stålplatestruktur, støpt base, synkron girkasse, løftemekanisme, koblingskobling, universell ledd, etc.

2. Kutteraksel: 40Cr, φ140 x 1050mm, T-Spor 28mm, middels frekvenslukking og temperering, bakken, hard krombehandlet, sporet dybde 16mm.

3. Cutter Outer Diameter: φ280mm (kjøperen gitt)

4. Fikseringsmetode: kutterlåsing med nøtter

5. Én justeringsbrakett sett for å fikse trestrimlene

6. Sidepaneler beveger elektrisk, kutteraksel og senk elektrisk synkront

7. SLITTE MOTOR: 45kW AC Motor + omformer

h. Separat skrapvinder for enkel spiralsporingsmaskin

Hovedkomponenter: sveiset stålplate struktur, guide ruller

Dobbeltsidig skrapvikling, teleskopisk mekanisme, automatisk utladning, AC Motor + inverter-stasjon

jeg. Looping grop og bro for enkel spiralspislinje

Hovedramme: sveiset stålplatestruktur

Hydraulisk stasjon: Hydraulisk sylinderkontroller Bridge Lift og Nedre: CA-80mm (1 sett)

j. Platespenningsstasjon for enkel spiralspor

Hovedstruktur: stålplate, skille rull, PU -gummi

Spenningspute: ullbelagt

Rull: φ500mm, PU gummibelagt

Hydraulisk stasjon: Kontrollerer heving og senking av platen; Hydraulisk sylinder: FA-φ100mm (2 sett)

k. Hydraulisk spiral, hydraulisk ejektor for enkel spiralsporingslinje

Hovedkomponenter: sveiset stålstruktur, fire stålplater, kileformet skyvebase, dorn, sideplater, lagre, lagerblokker, skyv-pull hydraulisk sylinder, girkasse redusering, hydraulisk ejektor, pneumatisk brems, etc.

Rullende diameterområde: φ480mm til φ508mm × 850mm

Push-Pull Hydraulic Cylinder: FA-φ150mm

Maksimal belastningskapasitet: 10 tonn

75kw AC Motor + Overtrer

Ø80mm trykkarm, hydraulisk løftbar

l. Hydraulisk støttearm for enkel spiralsmaskin

Formål: Støtter hovedspolearmen og øker spiralens rotasjons treghet.

En-armstruktur, hydraulisk løftbar

Under kveiling løfter støttearmen oppover for å støtte spiralarmen; Under lossing løfter støttearmen nedover.

m. Hydraulisk lossing vogn for enkel spiralsporslinje

1) Hovedkomponenter: sveiset stålstruktur, reisehjul, fire guide -søyler, drivaksel, etc.

2) Maksimal belastningskapasitet: 10 tonn, 1,1 kW Cycloidal Pinwheel Motor, reisehastighet: 6 m/min.

3) Hydraulisk stasjon: i stand til å løfte spoler opp til 10 tonn, med et maksimalt slag på 500 mm. Hydraulisk sylinder: FA-φ125mm, ett sett.

N.Hydraulisk system for enkel spiralsporingsmaskin

Hovedkomponenter: 300 kg sveiset stålplateoljetank, forskjellige hydrauliske ventiler og oljekretsplater.

Hydraulisk drivkraft: E-klasse 11 kW motor, 30 ml forskyvning, normalt trykk: 70 kg/cm², maksimalt trykk: 140 kg/cm².

o. Elektrisk kontrollsystem for enkel spiralspislinje

1) Én hovedkontrollkonsoll og to hjelpekontrollskap letter spiralbelastning og lossing.

2) Strømforsyning: tre-fase 380V ± 10%, 50Hz ± 1Hz

3) Hovedkomponenter og applikasjoner: Hele linjen består av en hovedkontrollkonsoll, en hjelpekontrollkonsoll for dekoilen, en hjelpekontrollkonsoll for rekoloneren, og et elektrisk kontrollskap. Hele den enkle spiralspislinjen bruker sentralisert kontroll. Hovedkontrollkonsollen har digital skjerm, høy og lav hastighetsjustering, manuell fôring, kontinuerlig spalting og feilalarmfunksjoner. Alle komponenter importeres eller fra kjente innenlandske merker. Et berøringsskjermkontrollsystem letter innstillingen og justeringen av hastighet og andre parametere. Den kan enkelt veksle mellom manuelle, frittstående og automatiske moduser, og kan overvåke arbeidsstatusen til hver komponent når som helst for å sikre sikker og effektiv drift av heleEnkel spiralspirtlinje.
