A bare kuttet til lengden på linjener et viktig stykke coil-behandlingsutstyr, designet for å kutte råmaterialer horisontalt i henhold til kundens behov og forberede dem for påfølgende formingsprosesser. Materialet som behandles av den enkle skjæringslinjen brukes vanligvis til en enkelt formingsprosess, for eksempel stempling, bøying og strekkforming. Linjer som er enkelt kuttet i lengde, er mye foretrukket på grunn av deres lille fotavtrykk og egnethet til å behandle tynne, lette metallmaterialer, noe som gjør dem spesielt egnet for småskala produksjon eller for de som er nye i industrien.

Denne artikkelen beskriver den grunnleggende konfigurasjonen av en enkel lengdelinje, i håp om å gi verdifull referanse.

Beskrivelse av Simply Cut to Length Line

Enkel klipp til lengde linjerer et viktig stykke coil-behandlingsutstyr, designet for å kutte råmaterialer horisontalt i henhold til kundens behov og forberede dem for påfølgende formingsprosesser. Materialet som behandles av den enkle skjæringslinjen brukes vanligvis til en enkelt formingsprosess, for eksempel stempling, bøying og strekkforming. Linjer som er enkelt kuttet i lengde, er mye foretrukket på grunn av deres lille fotavtrykk og egnethet til å behandle tynne, lette metallmaterialer, noe som gjør dem spesielt egnet for småskala produksjon eller for de som er nye i industrien.

Videre varierer stablesystemene for mating og etterskjæring av enkle skjæringslinjer avhengig av spesifikke behov, noe som resulterer i ulike konfigurasjoner og utfordringer i standardisering. Derfor er det å forstå kombinasjonen av forskjellig relatert utstyr en av nøklene for å mestre konfigurasjonen av en enkelt kuttet linje.

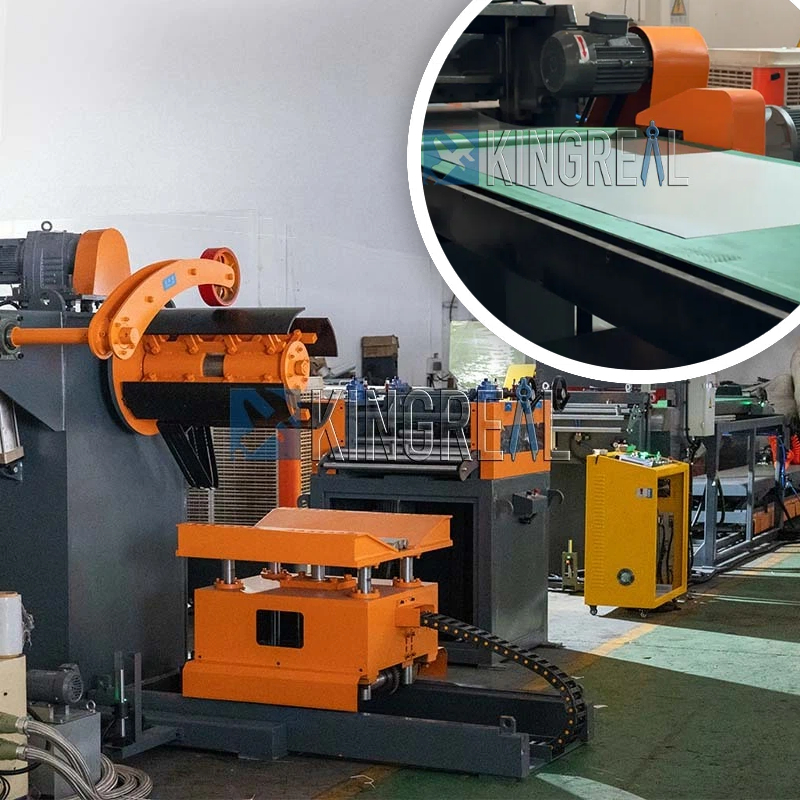

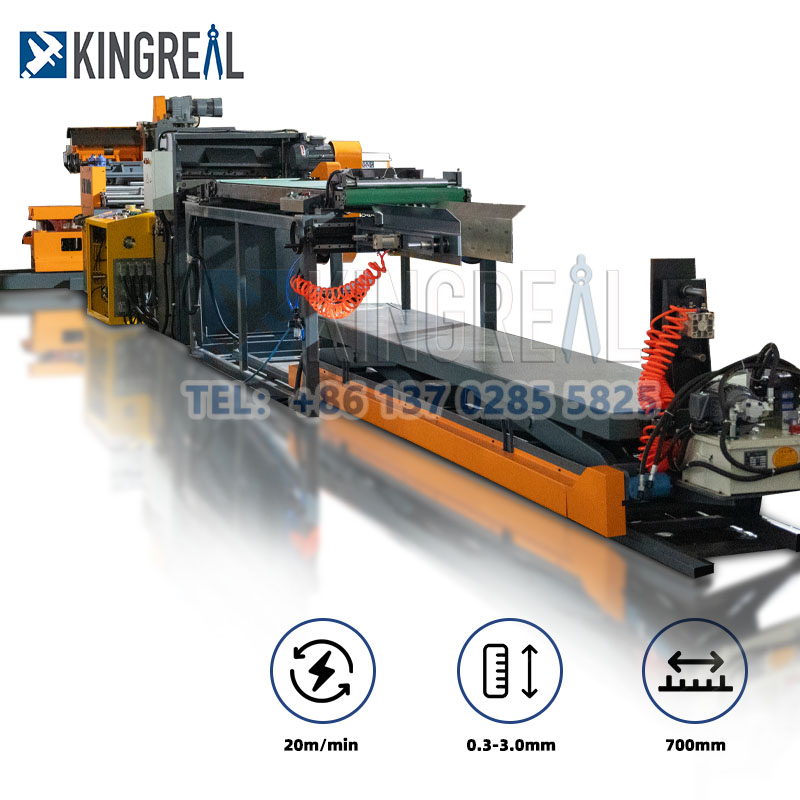

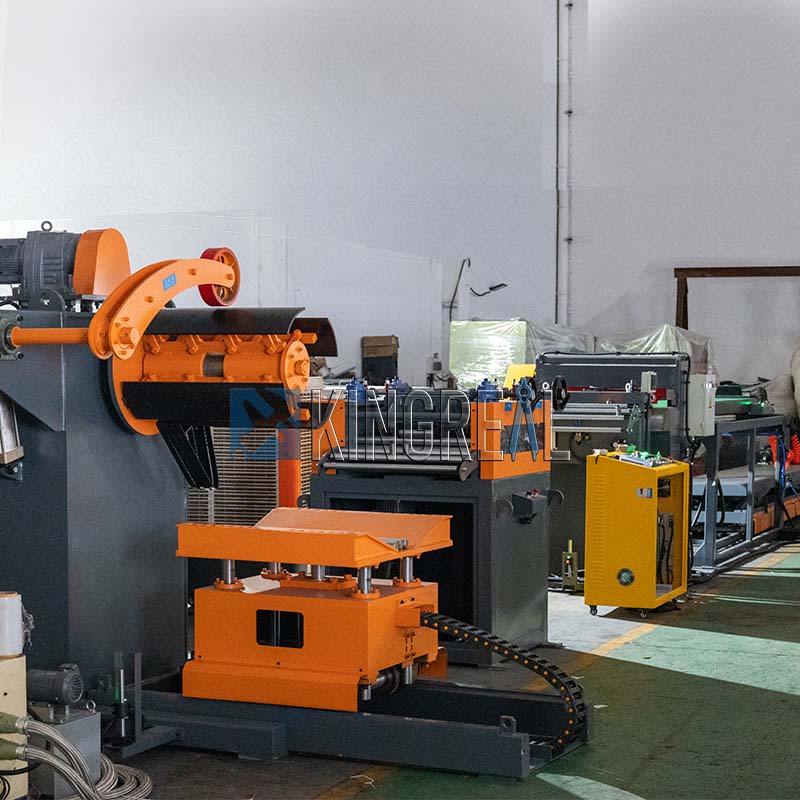

En enkel lengdelinje består primært av uavhengig decoiler, rettetang, CNC servo-rullemater og klippemaskin. Hele linjens lasting, avvikling, retting, mating og skjæring er automatisert. For å hjelpe deg bedre å forstå denne typen enkle kutt-til-lengde-linje, har en enkelt kutt-til-lengde-linje designet og utviklet av KINGREAL STEEL SLITTER-ingeniører blitt utgitt på YouTube. Du kan raskt se innholdet.

Grunnleggende konfigurasjon av enkel kuttet til lengdelinje

Under den første produksjonen av materialer, abare kuttet til lengden på linjener designet for å beholde de grunnleggende funksjonene til den tilsvarende produksjonslinjen. Spesielt for linjer som er enkle å kutte i lengde, kan ulike kombinasjoner dekke ulike produksjonsbehov. Derfor er forståelsen av kundens spesifikke behov grunnlaget for å utvikle den optimale maskinkonfigurasjonen.

●Materiallasting og føringssystem for enkelt å kutte i lengdelinje

Utformingen av materiallastings- og styresystemet til enenkelt kutt til lengde linjeavhenger også av kundens materialegenskaper. Generelt kan materiallastesystemet til en linje som er enkelt kuttet i lengde være en kombinasjon av utstyr med delt enhet eller to-i-ett utstyr (som GO, ML, CL, TGL, etc.). Når du velger materialhåndteringsseksjonen, må faktorer som materialbredde, indre og ytre diameter, materialtykkelse, materialholdemetode og lastekapasitet vurderes for å sikre riktig kraftkonfigurasjon og behovet for hjelpestøtte.

For korrigeringsseksjonen må designet velge riktig korrigeringshjulstørrelse og layout basert på materialtykkelsen, samtidig som den bestemmer korrigeringsmaskinkraften basert på produksjonshastighet. Kundens krav til planhet vil også påvirke antall, layout og drivmetode for korrigeringshjulene. Som en produsent av enkel kutt-til-lengde-linje som betjener det internasjonale markedet, vurderte KINGREAL STEEL SLITTER-ingeniører fullt ut det internasjonale markedets vekt på sikkerhet ved utforming av sentermaterialholderen og korrigeringsvariabel hastighetskontroller for den enkle skjæringslinjen.

Mateseksjonen til den enkle klippe-til-lengde-linjen velges utelukkende basert på kundens krav til klipping til lengde og platematerialeeffektivitet. Avhengig av strømkilden kan matedelen konfigureres med AC variabel hastighetskontroll, DC motorkontroll eller servomotorkontroll. For tverrskjærende konstruksjonsapplikasjoner med dårlig materialkvalitet og store kutt-til-lengdetoleranser, kan en krets som består av en korreksjonsstrømforsyning, en frekvensomformer og en lengdekoder brukes for direkte kutt-til-lengde. For tykkere og sterkere materialer med lavere produksjonskrav er en kombinasjon av en likestrømsmotor og en lengdegiver også et godt alternativ. For materialer som krever høy hastighet, høy produksjonskapasitet og høy grad av automatisering, anbefales et servobasert tilskjæringssystem.

●Skjæringsseksjon for enkel klipping til lengde av linjen

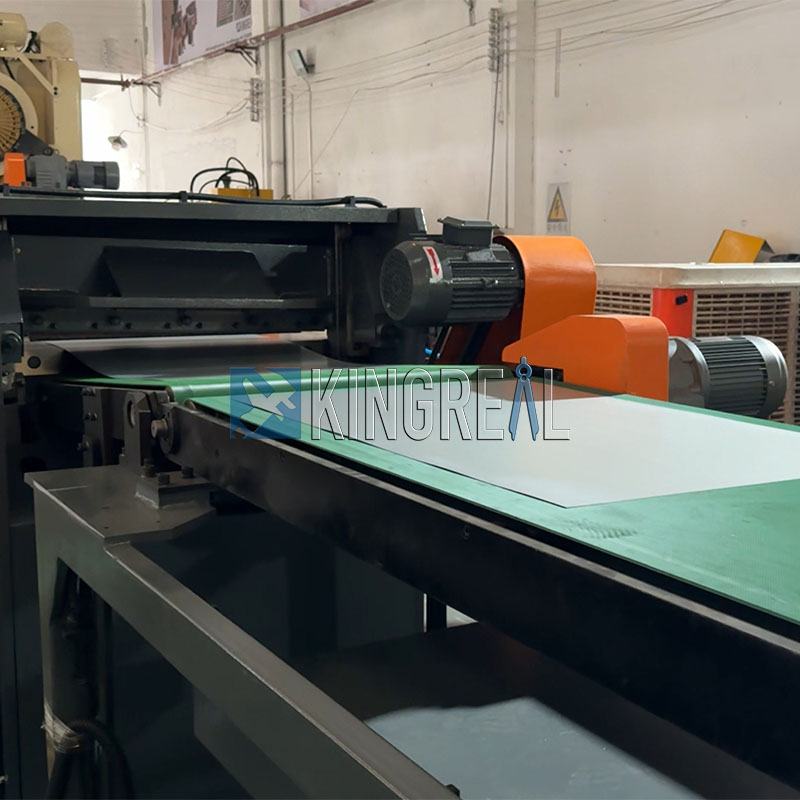

Skjæringsseksjonen til en enkel kutt-til-lengde-linje er primært kategorisert i flere typer, inkludert den enkelt skjære-til-lengde-linjens innebygde hodesaks, mekanisk (hydraulisk) saks og pneumatisk clutch høyhastighetssaks (eller hydraulisk høyhastighetssaks). For enkle lengdelinjer med lave produksjonskrav kan hodeskjæren brukes direkte. For lav- til middels metallskjæringslinjer med brede materialbredder og et bredt tykkelsesområde, er mekaniske sakser eller hydrauliske sakser mer egnet. For applikasjoner med høyere skjærekrav og et visst hastighetskrav, bør pneumatisk clutch høyhastighetssaks eller hydraulisk høyhastighetssaks vurderes.

●Produktinnsamlingsmetode for enkel klipping i lengdelinje

Produktinnsamlingsmetoden for enganske enkeltkuttet til lengdelinjener spesielt utviklet for å behandle relativt lette metallmaterialer. Produksjonshastighetene deres er lave, og maskinrammens stivhet er relativt enkel å vedlikeholde. Videre, på grunn av deres lave installerte kapasitet, opptar linjer ganske enkelt i lengde et relativt lite fotavtrykk, noe som gjør dem ideelle for små batchproduksjoner. Etter hvert som platebredder, materialtykkelser og spolevekter øker, krever den økte produksjonshastigheten en betydelig økning i sikkerhetsmarginer, noe som utgjør utfordringer for forenklet design.

enkelhety kuttet til lengdelinjens, på grunn av deres fleksibilitet, kompakte fotavtrykk og høye grad av automatisering, er et ideelt valg for mange små og mellomstore bedrifter og nye aktører i bransjen. Ved å rasjonelt konfigurere hver komponent, kan enkle kutt i lengdelinjer møte behandlingsbehovene til forskjellige materialer og forbedre produksjonseffektiviteten. Videre vil en dyp forståelse av kundenes behov hjelpe produsenter med å tilby mer presise, enkelt tilskårne linjeløsninger, og sikre en nisje i det konkurranseutsatte markedet.

KINGREAL STEEL SLITTER håper denne artikkelen hjelper deg å forstå den grunnleggende konfigurasjonen av en enkel kutt til lengde. Hvis du har ytterligere spørsmål eller forespørsler, vennligst kontakt KINGREAL STEEL SLITTER for videre diskusjon.
